初考-電子工程基本電學大意104 年第 9 題單選題

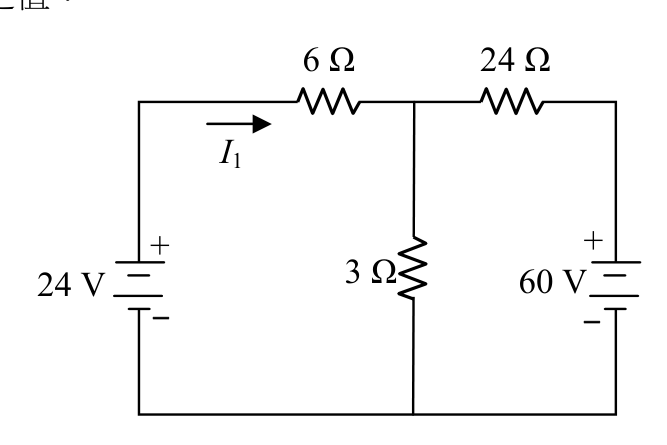

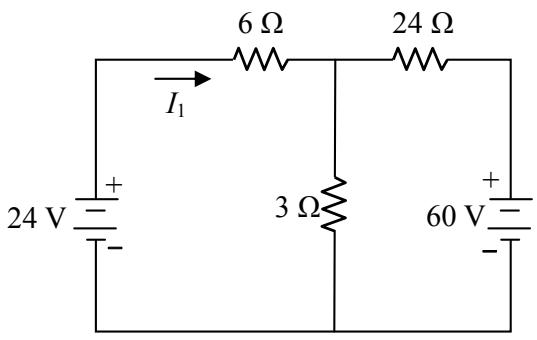

如圖所示，試求電流 I1 之值：

題目附圖
A2 安培正確答案
B4 安培
C6 安培
D8 安培
答案與詳解
A
正確答案
兩電源網路用KVL列方程，電路中間節點分兩迴路，求左迴路電流I1=2A

為什麼答案是 A

由KVL正確聯立兩迴路方程解得I1=2A，圖中左側24V電源透過6Ω串3Ω與右側60V電源迴路共用3Ω，正確答案。

考點：KVL迴路分析考點：共用電阻疏漏考點：數值範圍判斷
