基本電學大意110 年第 18 題單選題

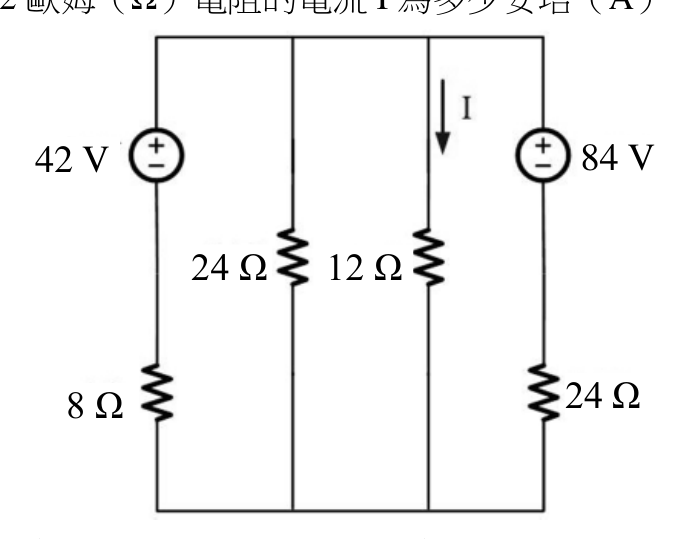

如圖所示之電路，求流經 歐姆（）電阻的電流 為多少安培（）？

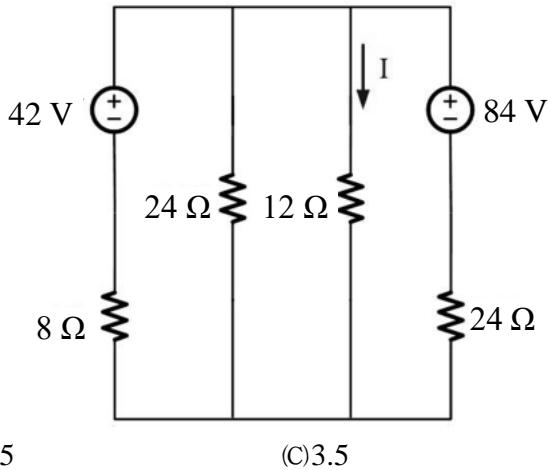

題目圖片
A1.5
B2.5正確答案
C3.5
D4.5
答案與詳解
B
正確答案
雙電壓源並聯電路，用節點電壓法或網目電流法求12Ω電流，答案為2.5A向下。

為什麼答案是 B

以節點電壓法求得上節點電壓V=30V，則I=V/12=30/12=2.5A，方向向下，符合圖示箭頭方向。
