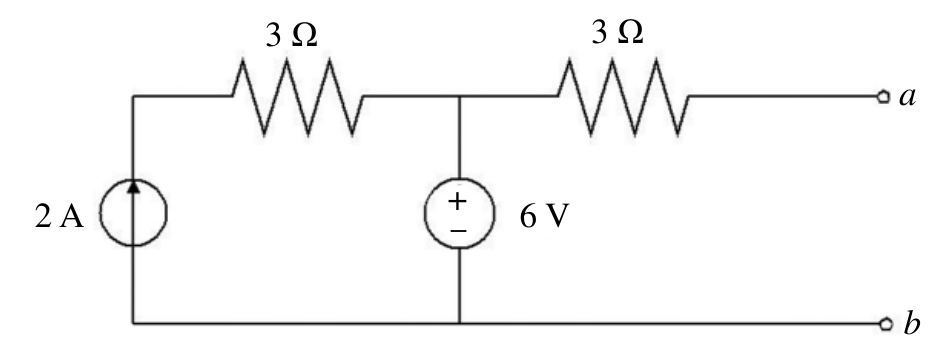

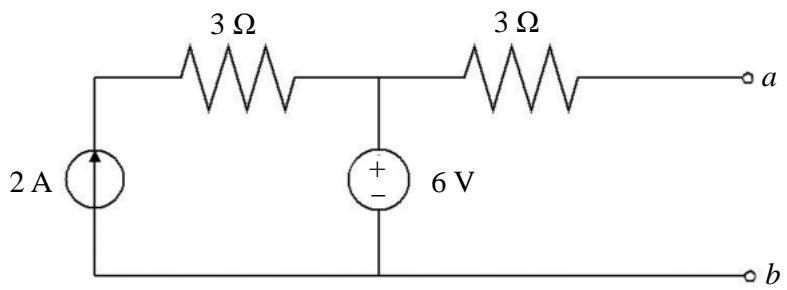

如圖所示之電路，求自端點 a-b 所視之諾頓等效電流為多少安培？
A2正確答案
B4
C6
D9
答案與詳解
逐選項解析
A2諾頓等效電流✓ 正確
將a-b端短路後，右側3Ω兩端被短路（電壓為0），等效於右側3Ω不影響短路電流。左側：2A電流源搭配左側3Ω；中間：6V電壓源。以疊加法分析：6V電壓源單獨作用時，左側3Ω與2A電流源開路，6V跨中間節點，右側3Ω短路，流過短路線=6V/（3+0）Ω但右側被短路故電流=6/3=2A（方向向下流入b）。2A電流源單獨作用時，6V電壓源短路，電路成為2A電流源→左3Ω→右3Ω被短路的迴路，短路線電流由節點分析=0A流入a-b。合計I_N=2A。
B4疊加法錯用✕ 易錯陷阱
4A是常見錯誤答案，可能來自將2A電流源與某分支電流相加，但忽略短路後右側3Ω不再分壓，疊加後正確結果為2A而非4A。
C6✕ 錯誤
D9✕ 錯誤
