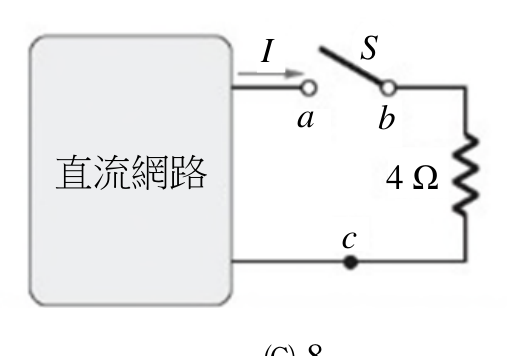

如圖所示，直流網路為電壓源，開關（S）打開時，Vab = 24 V；開關閉合時，電流 I 為 4 安培（A）。若將 a、c 短路，則電流 I 變為多少安培？
A3
B6
C8
D12正確答案
答案與詳解
為什麼答案是 D
正確解法：Vth=24V，開關閉合時端電壓=4A×4Ω=16V，故Rth=(24-16)/4=2Ω。a、c短路後4Ω外部電阻被短路，電流I=Vth/Rth=24/2=12A。
載入中…
正確解法：Vth=24V，開關閉合時端電壓=4A×4Ω=16V，故Rth=(24-16)/4=2Ω。a、c短路後4Ω外部電阻被短路，電流I=Vth/Rth=24/2=12A。
