基本電學大意111 年第 16 題單選題

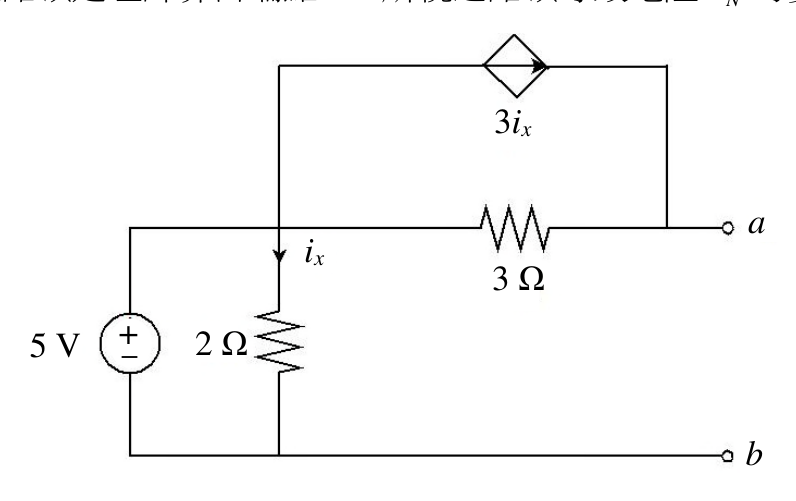

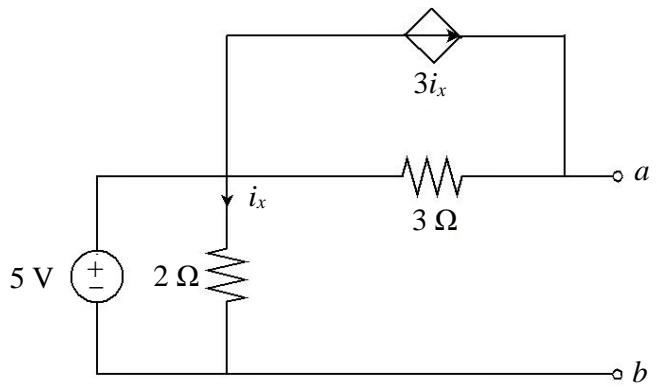

如圖所示之電路，依諾頓定理計算自端點 $a - b$ 所視之諾頓等效電阻 $R_{N}$ 為多少歐姆（ $\Omega$ ）？

題目圖片

A2

B3正確答案

C4

D5

答案與詳解

B

正確答案

含相依電流源電路求諾頓等效電阻，需用外加電源法（關閉獨立電源後加測試電壓），結果 RN = 3Ω
