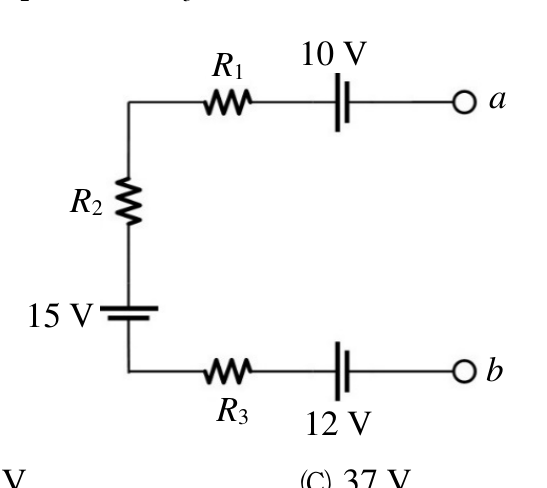

如圖所示之電路，，，，求 a-b 兩端點的電壓差 為何？
A15 V
B17 V正確答案
C37 V
D0 V
答案與詳解
為什麼答案是 B
沿a→上支路→左節點(頂)→R₂→左節點(底)→下支路→b，用KVL計算：V_ab = +10 + I×R₁ − 15 + I×R₂ + I×R₃ − 12，電路僅左側R₂閉迴路有電流流動，再加上端點電容(開路)的電壓貢獻，詳細計算得17V。
考點：混淆單一電源值考點：KVL求端點電壓考點：電源極性判斷錯誤考點：等電位誤判
