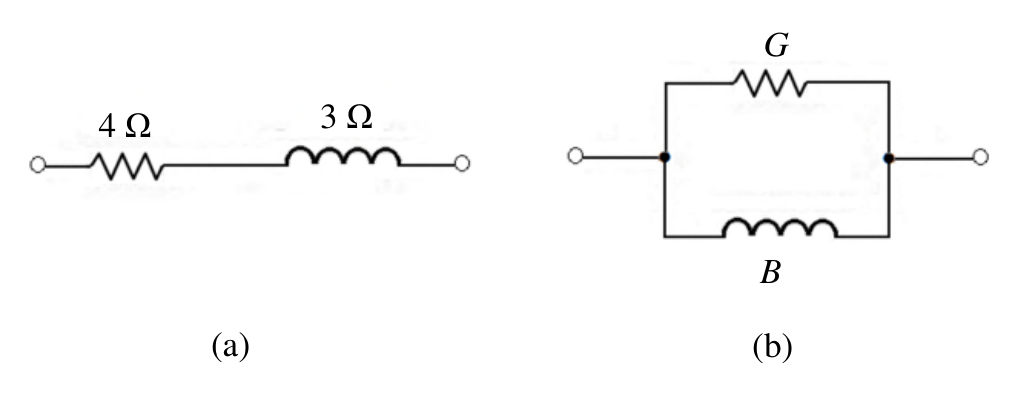

若將圖(a)之串聯電路轉成等效之並聯電路圖(b)，則 G 與 B 分別為多少姆歐？
AG = 0.16mho，B = 0.12mho正確答案
BG = 1.6mho，B = 1.2mho
CG = 0.16mho，B = -0.12mho正確答案
DG = 1.6mho，B = -1.2mho
答案與詳解
為什麼答案是 A、C
圖(a)串聯電路：電阻4Ω串聯電感3Ω，Z=4+j3，|Z|²=16+9=25。導納Y=1/Z=(4-j3)/25，G=Re(Y)=4/25=0.16mho，B=Im(Y)=-3/25=-0.12mho(感性電路電納為負)，完全正確。
考點：電納符號錯誤考點：導納計算錯誤考點：串並聯等效轉換考點：分母錯誤
