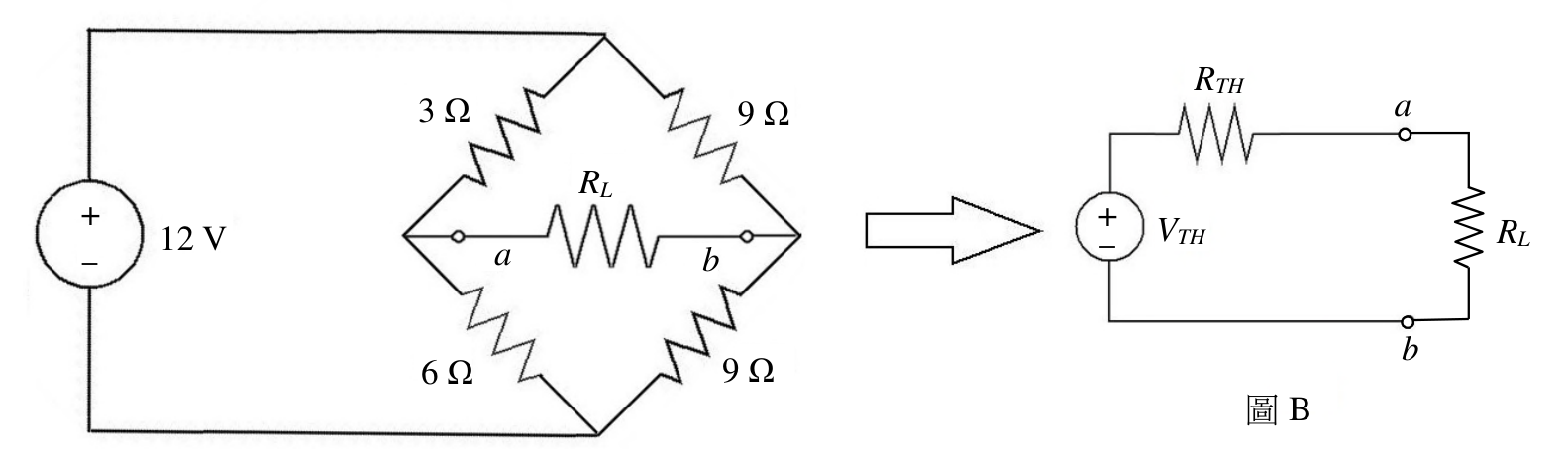

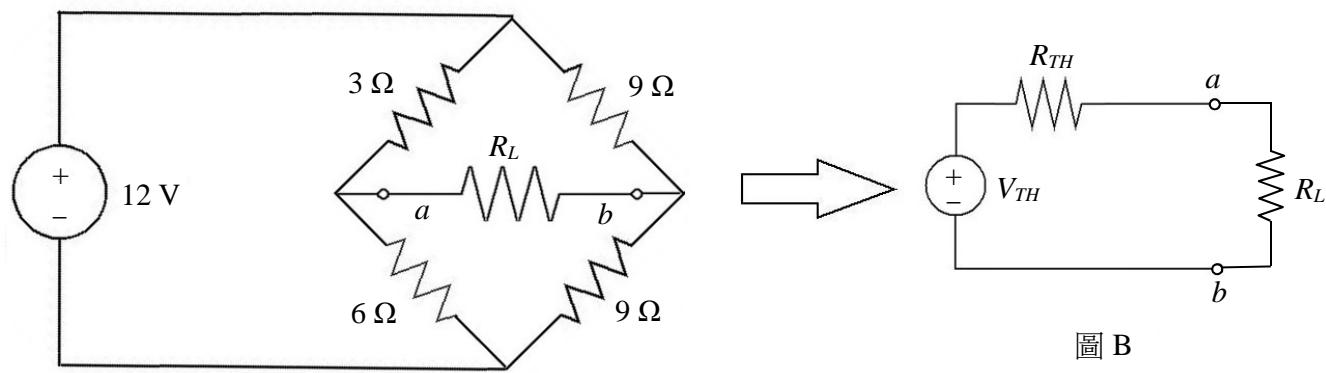

圖 B 所示為圖 A 移除 RL 之後、自 a-b 端點處所視之戴維寧等效電路，求戴維寧等效電壓 VTH 為多少伏特（V）？
A0
B2正確答案
C4
D6
答案與詳解
為什麼答案是 B
移除RL後，左臂3Ω+6Ω串聯，a點電位=12×6/9=8V；右臂9Ω+9Ω串聯，b點電位=12×9/18=6V；VTH=Va-Vb=8-6=2V。
考點：橋式平衡誤判考點：戴維寧等效電壓考點：分壓器計算錯誤
載入中…
移除RL後，左臂3Ω+6Ω串聯，a點電位=12×6/9=8V；右臂9Ω+9Ω串聯，b點電位=12×9/18=6V；VTH=Va-Vb=8-6=2V。
