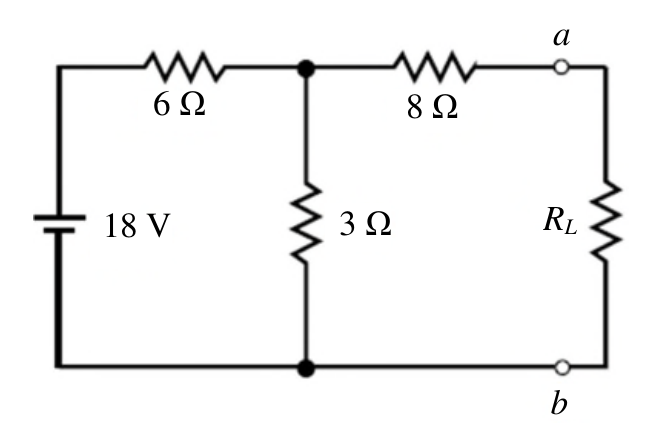

如圖所示的電路，RL 消耗的最大功率為何？
A0.6 W
B0.9 W正確答案
C1.2 W
D1.5 W
答案與詳解
為什麼答案是 B
由圖：電源18V、串聯6Ω後接3Ω並聯支路，再串8Ω接a-b端。求VTH：移除RL，電流I=18/(6+3//∞+8)→先算節點。6Ω與3Ω串聯於電源，再串8Ω。VTH=開路電壓。電流由18V流過6Ω與3Ω並聯（3Ω並聯8Ω+RL開路即3Ω），總電流=18/(6+3)=2A，3Ω電壓=2×3=6V，VTH=6V（a-b開路，8Ω無電流故不降壓）。RTH：關閉18V電源，從a-b看入：8Ω串聯（6Ω//3Ω）=8+(6×3/9)=8+2=10Ω。Pmax=VTH²/(4RTH)=36/40=0.9W。
考點：戴維寧定理誤算考點：最大功率傳輸定理考點：分壓誤算陷阱考點：最大功率公式誤用
