初考-電子工程
110 年 · 第 17 題
初考-電子工程
基本電學大意
110 年
第 17 題
單選題

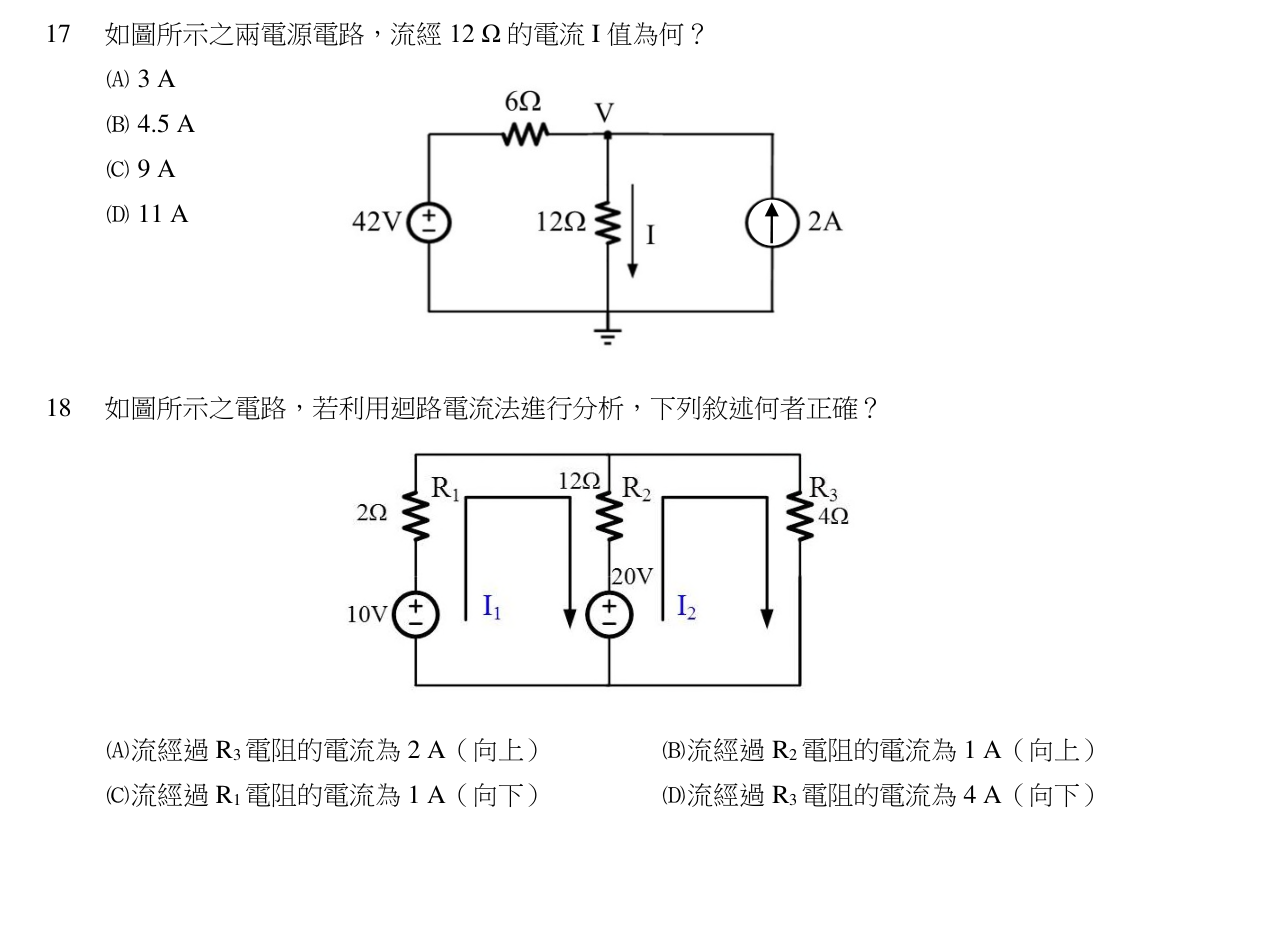

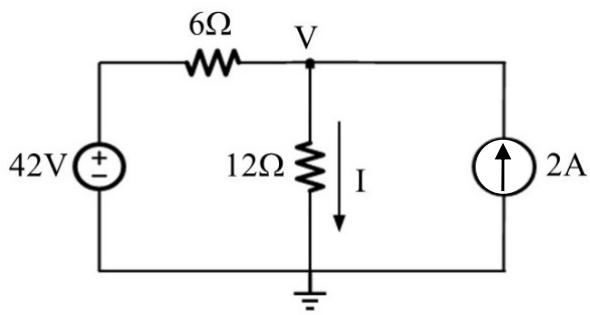

如圖所示之兩電源電路，流經 12 Ω 的電流 I 值為何？
A
3 A
正確答案
B
4.5 A
C
9 A
D
11 A
答案與詳解
A
正確答案
以節點電壓法在 V 點列 KCL，解得 V=36 V，故 I=V/12=3 A。
