五等-電子工程基本電學大意109 年第 14 題單選題考點：電流源方向判斷考點：KCL電流代數和

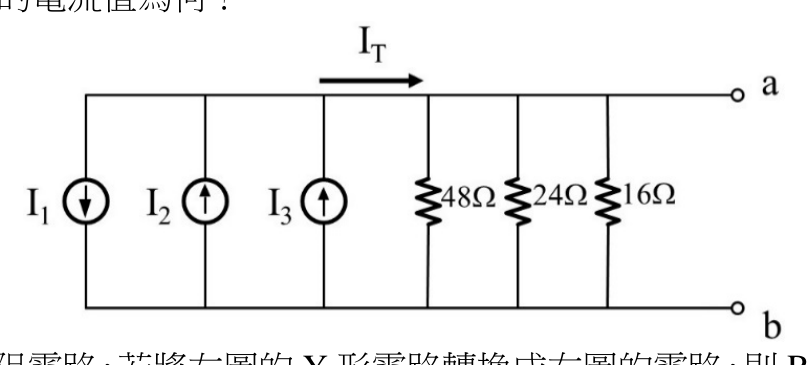

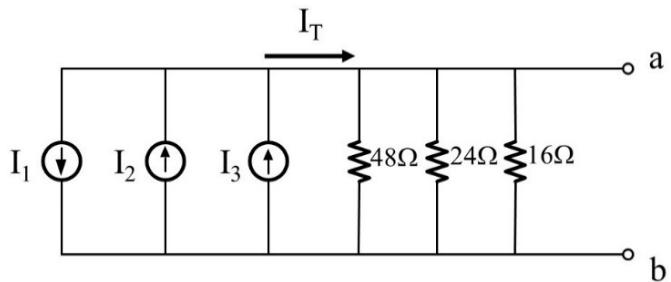

如圖所示之電路，定電流源 為 10 安培（A）， 為 12 安培， 為 5 安培，若將端點 a 與端點 b 之間以短路的方式連接，則 的電流值為何？

題目圖片
A0 A
B7 A正確答案
C17 A
D27 A
答案與詳解
B
正確答案
a-b短路後三電阻被短路，IT等於三電流源代數和：I2+I3-I1 = 12+5-10 = 7A

逐選項解析

A0 A電流源方向判斷✕ 易錯陷阱
0A是誤以為短路後所有電流互相抵消，但三電流源方向不同，代數和並非零
B7 AKCL電流代數和✓ 正確
a-b短路後48Ω、24Ω、16Ω三個電阻被短路，電流全走短路路徑。I1方向向下(流出上匯流排，為負)，I2與I3方向向上(流入上匯流排，為正)。IT = -I1+I2+I3 = -10+12+5 = 7A
C17 A✕ 易錯陷阱
D27 A✕ 易錯陷阱
