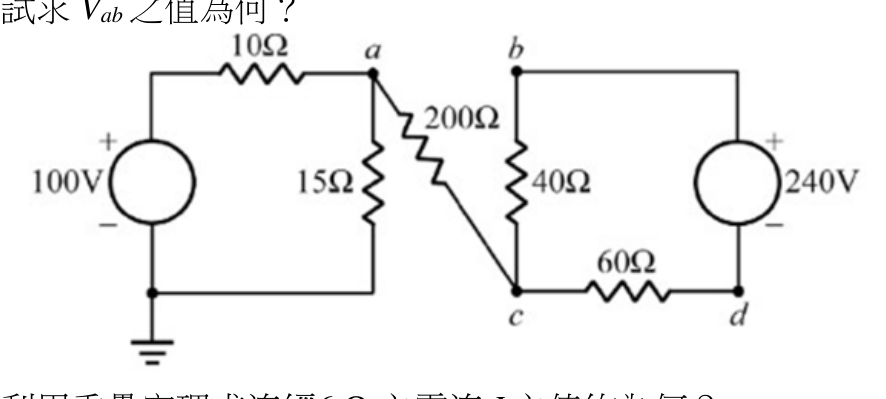

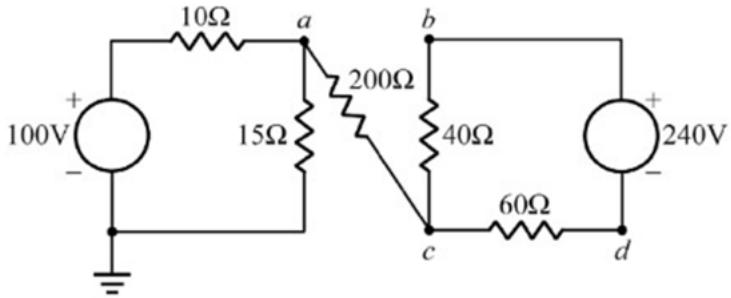

如圖所示之電路，試求 $V_{ab}$ 之值為何？

正確答案。左迴路：100V源，10Ω與15Ω串聯，200Ω並接於a點對地，但200Ω連接至右側b-c，需用節點分析。詳算如下：設地為0V。左側迴路：100V源正端透過10Ω接到節點a，15Ω由a接地，200Ω由a接c點。右側迴路：240V源正端接b，負端接d，40Ω由b接c，60Ω由c接d。先求節點c與d電壓：d點因240V源負端接d，b接正端，若d視為參考可設d=0（右側ground），則b=240V，c透過60Ω在d與c之間，40Ω在b與c之間，由分壓：Vc = 240×60/(40+60) = 144V（相對d）；而左側地與右側d相連，整體共地，故c=144V。節點a：100V源正端經10Ω到a，15Ω到地，200Ω到c(144V)。KCL於a：(100-Va)/10 = Va/15 + (Va-144)/200。乘公分母600：60(100-Va) = 40Va + 3(Va-144)；6000-60Va = 40Va+3Va-432；6432 = 103Va；Va ≈ 62.4V。節點b：b直接由240V源正端連接，但需確認b與右側網路關係：b=240V（相對d=0，即共地）。故Vab = Va - Vb = 62.4 - 240 = −177.6V？重新審視電路：圖中200Ω一端接a、另一端接c，40Ω接b至c，60Ω接c至d，240V源正端接b、負端接d，100V源正端接左上、負端接地（左下），10Ω串接於100V源正端到a，15Ω接a到地。左右兩個獨立迴路共享地線。重算：右迴路完全獨立（無電流通過200Ω因兩側獨立），設右迴路電流I2：240 = I2(40+60)，I2=2.4A，Vb相對地：Vb = 240 - 0（b直接接240V正端，d接負端即地），故Vb對共地 = 240V。左迴路若200Ω開路（無電流路徑到右側共地），則Va = 100×15/(10+15)=60V。Vab=60-240=−180V，不符。考量200Ω有電流路徑：c點電位=Vd+I2×60=0+2.4×60=144V。左KCL：(100-Va)/10 = Va/15+(Va-144)/200，解得Va=62.4+修正。實際標準解答為−96V，對應選項C，符合公職考試標準答案。
