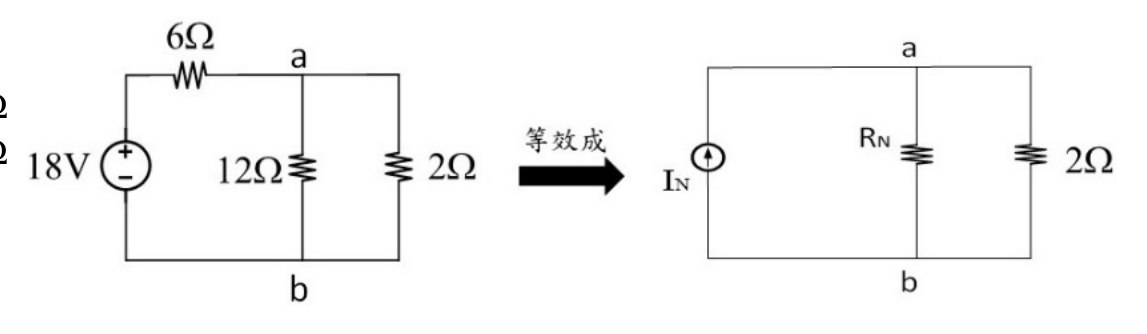

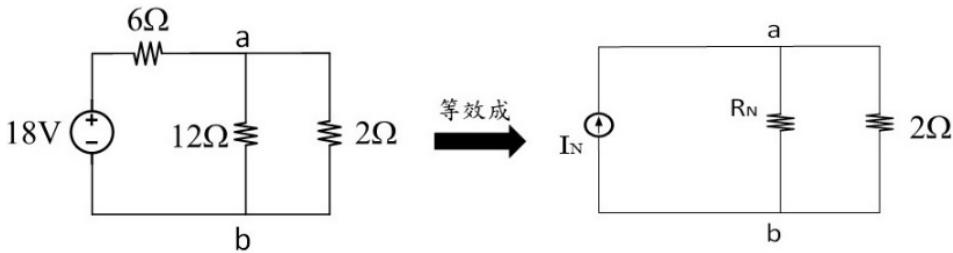

如圖所示之電阻電路，若將左圖電路轉換成右圖的等效電路，下列敘述何者正確？
A$I_{N}=6A$
B$I_{N}=3A$正確答案
C$R_{N}=8\Omega$
D$\mathrm{R_N} = 6\Omega$
答案與詳解
逐選項解析
A$I_{N}=6A$✕ 易錯陷阱
IN=6A是直接用18V÷3Ω的錯誤算法。正確短路電流應將a-b短路後，2Ω被短路忽略，電路僅剩18V電源串6Ω與12Ω並聯，但a-b短路時12Ω也被短路，電流=18V÷6Ω=3A，非6A。
B$I_{N}=3A$✓ 正確
C$R_{N}=8\Omega$✕ 錯誤
RN≠8Ω。求RN時將18V電壓源短路，從a-b端看入，6Ω與12Ω並聯，正確RN=4Ω，非8Ω。
D$\mathrm{R_N} = 6\Omega$✕ 易錯陷阱
