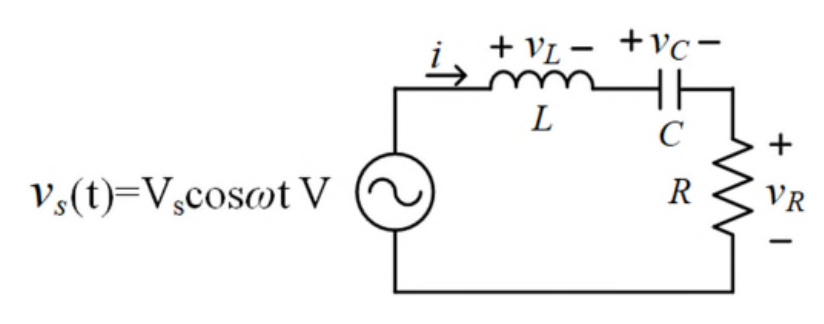

如圖所示之 RLC 串聯電路，當 $\omega = 0$ 時，電阻上的電壓 $v_{R}$ 為多少伏特？

正確答案為 A。ω=0時，電容阻抗Zc=1/(jωC)趨近於無窮大(開路)，串聯電路中電流i=0，故vR=i×R=0V

五等-電子工程基本電學大意109 年第 36 題單選題

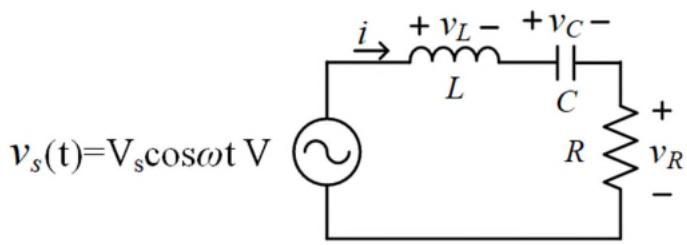

如圖所示之 RLC 串聯電路，當 $ω = 0$ 時，電阻上的電壓 $v_{R}$ 為多少伏特？

0

正確答案

\infty

V_{s}

V_{s} /2

答案與詳解

正確答案

ω=0(直流)時，電感短路、電容開路，串聯電路電流為零，電阻電壓=0V

ω=0時，電容阻抗Zc=1/(jωC)趨近於無窮大(開路)，串聯電路中電流i=0，故vR=i×R=0V

載入中…

元件	阻抗公式	ω=0 時阻抗	等效狀態	電壓分配
電感 L	ZL = jωL	0	短路(導線)	vL = 0
電容 C	ZC = 1/jωC	∞	開路(斷路)	vC = Vs
電阻 R	ZR = R	R	正常電阻	vR = 0（i=0）
