五等-電子工程基本電學大意109 年第 16 題單選題考點：迴路KVL計算考點：迴路電流辨識

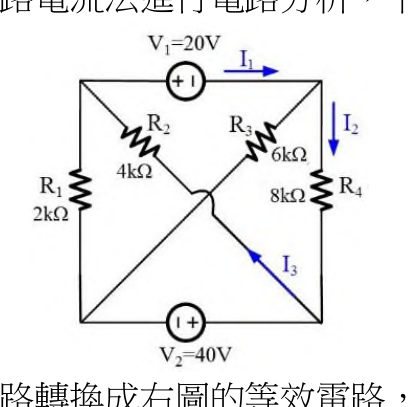

如圖所示之多迴路電路，若利用迴路電流法進行電路分析，下列敘述何者正確？

題目圖片

AI1= 10 mA

BI1= 5 mA

CI2= 5 mA

DI3= 5 mA正確答案

答案與詳解

D

正確答案

多迴路電路用迴路電流法，建立KVL方程式求解I1、I2、I3，正解為I3=5mA（選D）

逐選項解析

AI1= 10 mA迴路KVL計算✕ 易錯陷阱

I1≠10mA。由迴路方程式解得I1不為10mA，選10mA是誤將總電壓除以單一電阻（如20V/2kΩ=10mA）而忽略其他支路影響。

BI1= 5 mA迴路電流辨識✕ 錯誤

I1=5mA敘述看似合理，但根據迴路方程式求解，I1實際值不為5mA，此選項數值誤植到錯誤的電流變數上。

CI2= 5 mA✕ 錯誤

DI3= 5 mA✓ 正確
