初考-電子工程基本電學大意110 年第 18 題單選題

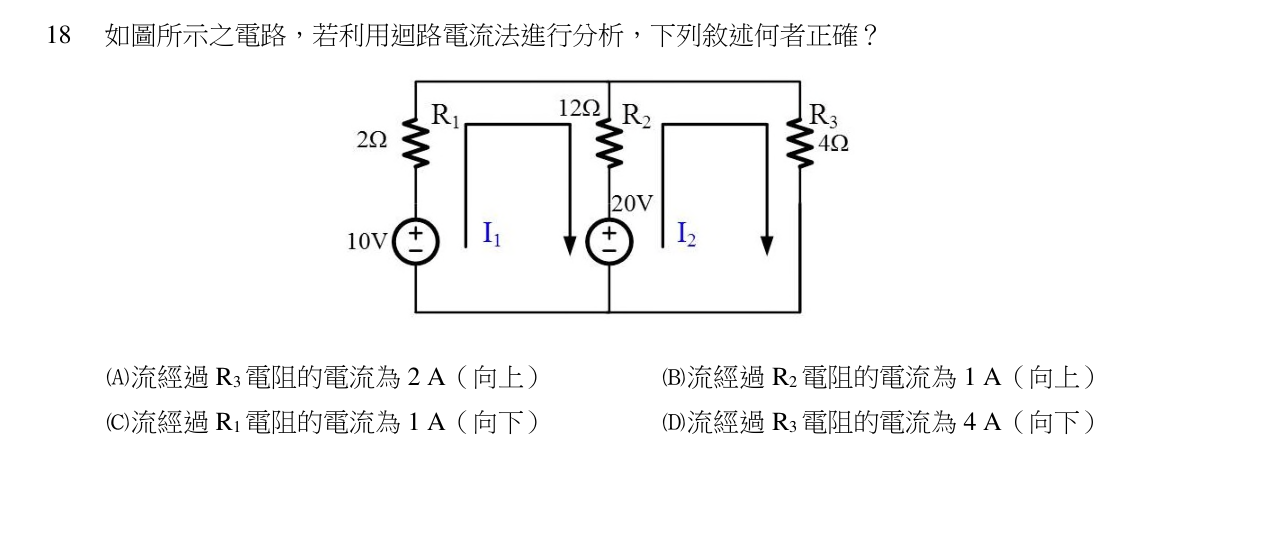

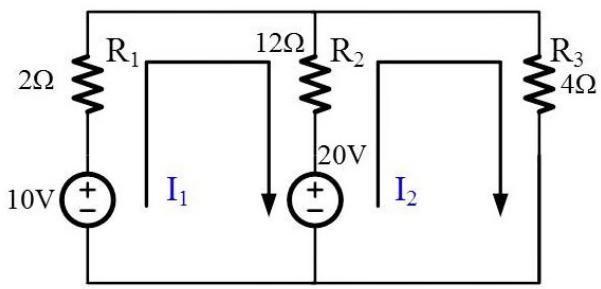

如圖所示之電路，若利用迴路電流法進行分析，下列敘述何者正確？

題目附圖

A流經過 R3 電阻的電流為 2 A（向上）

B流經過 R2 電阻的電流為 1 A（向上）正確答案

C流經過 R1 電阻的電流為 1 A（向下）

D流經過 R3 電阻的電流為 4 A（向下）

答案與詳解

B

正確答案

設兩順時針迴路電流 I1、I2，列 KVL 解得 I1=1A、I2=2A，R2 上電流為 I2−I1=1A 向上
