初考-電子工程基本電學大意110 年第 39 題單選題

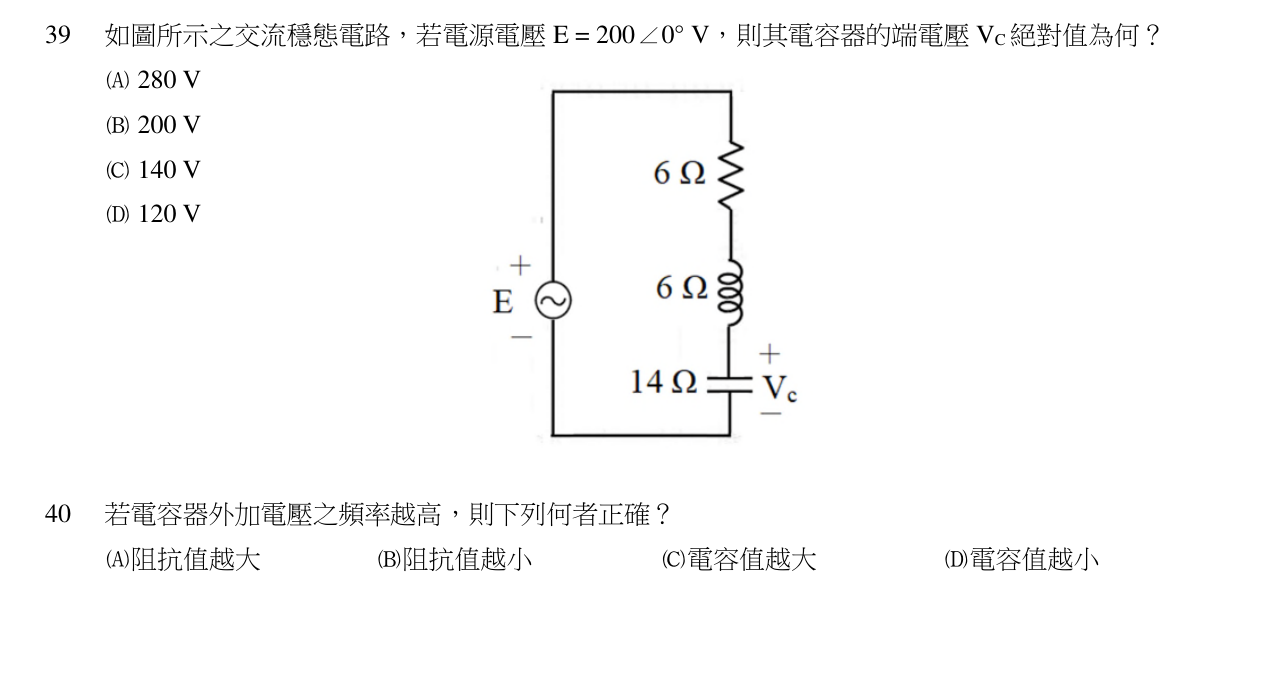

如圖所示之交流穩態電路，若電源電壓 V，則其電容器的端電壓 絕對值為何？

題目附圖
A280 V正確答案
B200 V
C140 V
D120 V
答案與詳解
A
正確答案
串聯 RLC 阻抗為 6+j6-j14=6-j8，總阻抗大小10Ω，電流20A，乘以Xc=14得Vc=280V。

為什麼答案是 A

\(|V_C|=20\times14=280\)V，正確。
