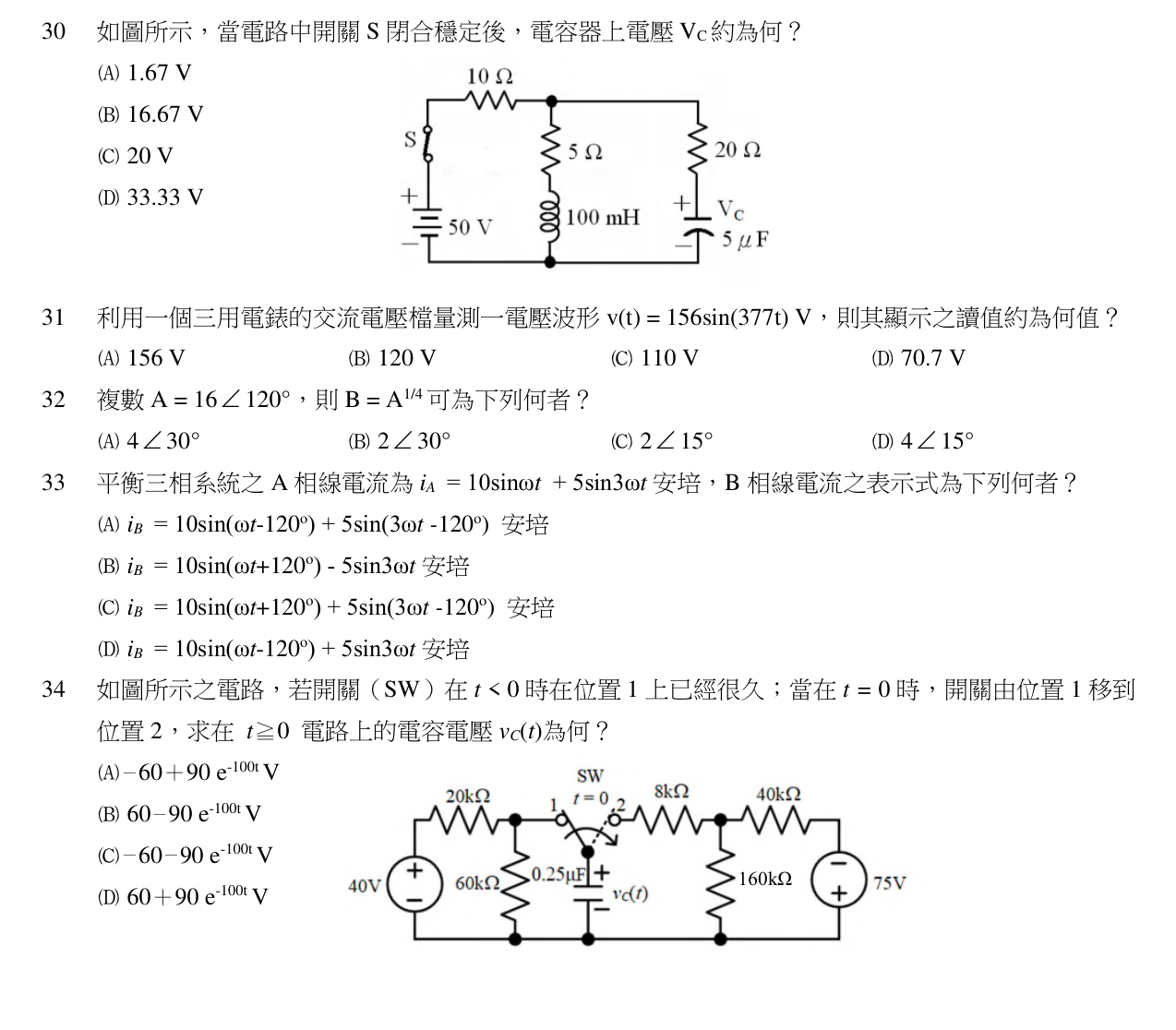

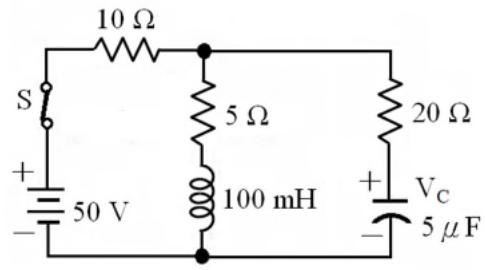

如圖所示，當電路中開關 S 閉合穩定後，電容器上電壓 VC 約為何？
A1.67 V
B16.67 V正確答案
C20 V
D33.33 V
答案與詳解
為什麼答案是 B
直流穩態時電容開路（無電流流過 20Ω 電阻，無壓降），電感短路。Vc 即為 5Ω 電阻兩端電壓。依分壓定則：Vc = 50V × (5 / 15) = 50/3 V ≈ 16.67V。
考點：計算錯誤考點：直流穩態分析考點：電容開路特性考點：節點電壓誤判
