初考-電子工程基本電學大意110 年第 26 題單選題

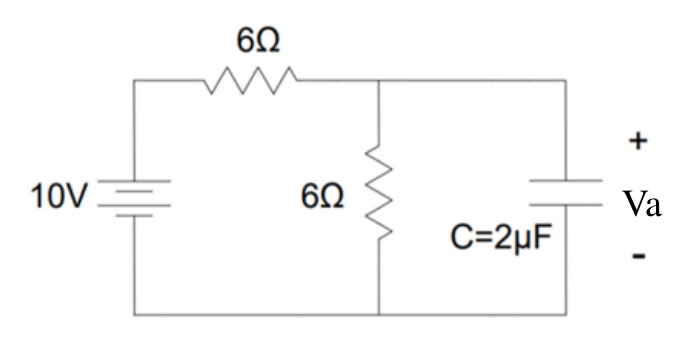

如圖所示之電路，在穩態的狀態，求 Va 之電壓值為何？

題目附圖
A0 V
B3 V
C5 V正確答案
D7 V
答案與詳解
C
正確答案
穩態時電容視為斷路，電路簡化為兩個6Ω串聯分壓，電容跨接在下半段6Ω兩端，Va = 10V × 6/(6+6) = 5V

為什麼答案是 C

穩態時C=2μF視為斷路，電路為上方6Ω與下方6Ω串聯於10V電源，Va跨在下方6Ω兩端 = 10×6/(6+6) = 5V

考點：電容穩態誤判考點：分壓比錯誤考點：電容穩態分壓
