國安五等考試-電子組基本電學大意104 年第 13 題單選題

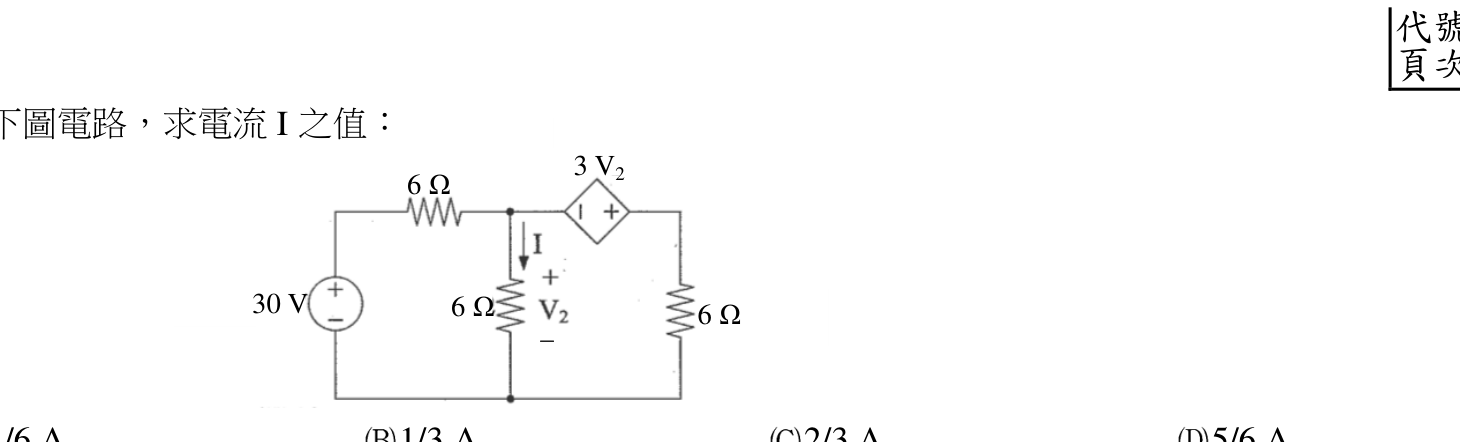

如下圖電路，求電流 I 之值：
A61 A
B31 A
C32 A
D65 A正確答案
D正確答案
利用節點電壓法列出 KCL 方程式，並將相依電源電壓以節點電壓表示，即可解出未知電壓與電流。
為什麼答案是 D
設中間節點電壓為 V2，依 KCL 列式 (30-V2)/6 = V2/6 + (V2+3V2)/6，解得 V2=5V，故 I=5/6 A。
載入中…
完整詳解
Pro · 無限重點 利用節點電壓法列出 KCL 方程式，並將相依電源電壓以節點電壓表示，即可解出未知電壓與電流。
設中間節點電壓為 V2，列 KCL：(30-V2)/6 = V2/6 + (V2+3V2)/6，解得 V2=5V，I=V2/6=5/6A。
逐選項分析
A✕
若計算時未考慮相依電源或方程式列錯，可能誤算此值。正確電流應為 5/6 A。
B✕
若將相依電源極性搞反或倍數代錯，可能導致此誤算。正確電流應為 5/6 A。
C✕
若忽略相依電源的影響，可能算出錯誤電流。正確電流應為 5/6 A。
D✓ 正確
設中間節點電壓為 V2，依 KCL 列式 (30-V2)/6 = V2/6 + (V2+3V2)/6，解得 V2=5V，故 I=5/6 A。
節點電壓法解題步驟
| 步驟 | 說明 |
|---|
| 1. 標示節點 | 選定參考節點(接地)，其餘節點標示未知電壓(如 Vx) |
| 2. 處理相依電源 | 將相依電源的控制變數(如 V2)用節點電壓(Vx)表示 |
| 3. 列 KCL 方程式 | 對未知節點列出電流總和為零的方程式 |
| 4. 求解未知數 | 解方程式求得節點電壓，進而算出各支路電流 |
容易將相依電源的極性看錯，若將左負右正看成左正右負，方程式會變成 (30-V2)/6 = V2/6 + (V2-3V2)/6，導致算出錯誤的電壓值。務必仔細確認菱形電源上的正負號標示。
