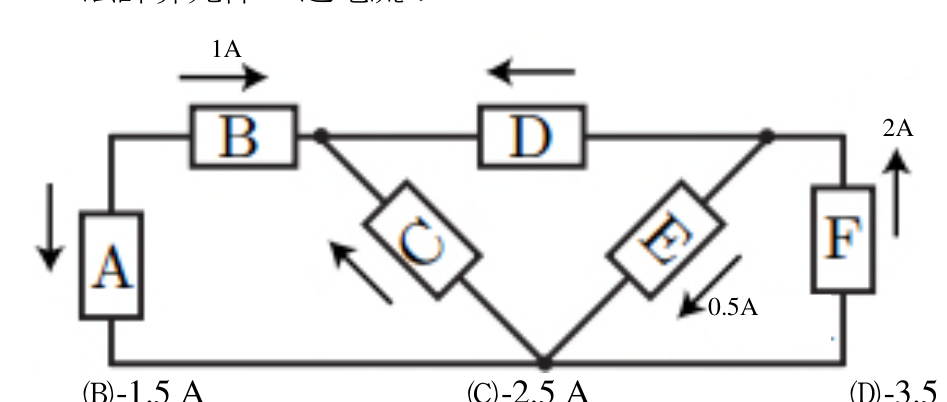

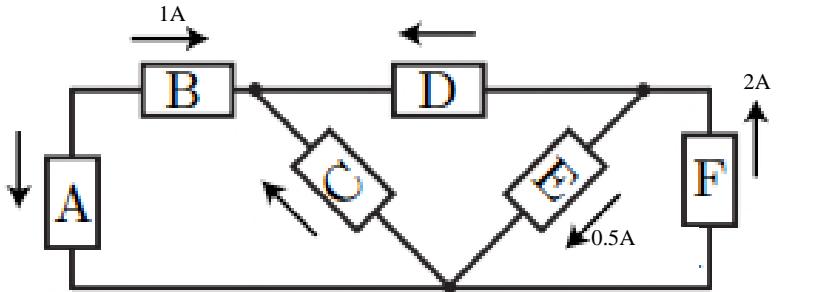

如下圖電路，試以 KCL 法計算元件 C 之電流？
A A
B A
C A正確答案
D A
答案與詳解
為什麼答案是 C
由圖分析：頂部水平線1A向右流入B，另一箭頭向左流入D；右側F有2A向上，E有0.5A向右下。對中間底部節點（C、E、D交會點）套KCL：流入電流為2A（來自F支路）與0.5A（來自E），合計2.5A流入；C的電流方向箭頭向上（流出該節點），故C電流=-2.5A
考點：KCL節點不完整考點：遺漏支路電流考點：KCL節點電流守恆考點：電流方向判斷錯誤
