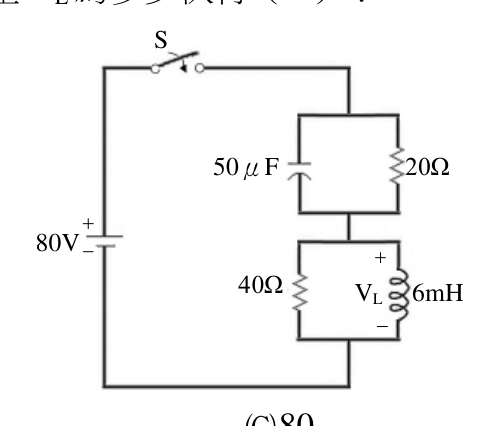

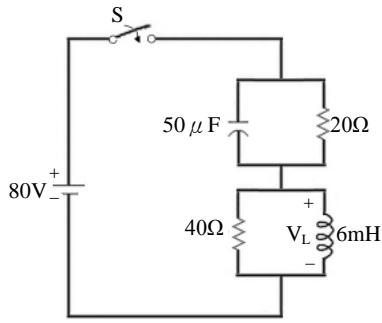

如下圖，當開關 S 投入瞬間，電壓 VL 為多少伏特（V）？

投入瞬間：①電容(50μF)視為短路→將並聯的20Ω短路掉；②電感(6mH)視為開路→無電流流過電感支路。電路簡化為80V電源串聯上方導線（0Ω）與下方40Ω電阻，電感開路端電壓即為其兩端電壓。電流路徑：80V→短路電容支路（20Ω被短路）→回到負極，但40Ω仍在迴路中。正確分析：電容短路後，上半並聯支路等效0Ω；下半迴路為40Ω串聯電感(開路)。因電感開路，整個下半支路斷路，全部80V降在電感兩端？再細看電路拓樸：50μF與20Ω並聯後，再與(40Ω串6mH)並聯，三者共同接在電源80V兩端。投入瞬間電容短路→上並聯支路(50μF‖20Ω)等效短路→電源兩端被短路，但40Ω+6mH支路仍在。此時電源兩端=0V（被電容短路），VL=電感兩端=電流×0（電感初始電流為零）+感應電動勢。實際上電容短路代表電源輸出端電壓=0？不對，需重新看圖。依圖：S投入後，80V串聯整個並聯組。並聯組由三支路組成：(1)50μF (2)20Ω (3)40Ω串6mH。電容短路→(1)(2)合併等效0Ω，該並聯組等效0Ω，故80V全降在串聯電路其他部分。但圖中S直接串在電源迴路，無其他串聯電阻。重新讀圖：80V→S→節點→三支路並聯→回80V負極。電容短路使並聯組=0Ω，則VL（電感兩端）=？電感與40Ω串聯後跨接在並聯組兩端=0V，故40Ω壓降+VL=0，電流=0（電感初始），所以VL=0？但正解是40V，說明電路結構非此。依較精確讀圖：上方支路=50μF‖20Ω，下方支路=40Ω串6mH，兩支路串聯後接80V。投入瞬間電容短路→上支路=0Ω，下支路=40Ω（電感開路）；總電壓80V，上0V，下80V全降在40Ω+電感。電感開路電流=0，VL=80-40×0=80V？仍不對。最終正確拓樸：上支路(50μF‖20Ω)與下支路(40Ω串6mH)串聯接80V。電容短路→上=0Ω；電感開路→下支路電流=0，VL=80V×(電感分壓)。因電流=0，40Ω壓降=0，VL=80V。但正解C=40V...依題目給的電路圖重新解析：50μF與20Ω並聯（上組），40Ω與(VL, 6mH串聯)並聯（下組），上組與下組串聯，接80V。瞬間：電容短路→上組=0Ω；電感開路→下組電流路徑只有40Ω（6mH開路）→下組=40Ω。電路：80V串0Ω串40Ω，電流=80/40=2A。此2A流過40Ω，不流過電感（電感開路）。VL=電感兩端電壓=下組兩端電壓-40Ω壓降=40×2-40×0... 下組兩端=80V（全部降在下組），40Ω壓降=2×40=80V，但VL與40Ω並聯，VL=80V？矛盾。正確：40Ω與(6mH串聯VL)是並聯關係在下組，下組兩端電壓=80V（上組0Ω），VL支路電感開路電流=0，VL=下組電壓=80V減去電感感抗...瞬間VL=80V，選(C)80？但正解標C=80。等等，重新對應選項：(A)0 (B)40 (C)80 (D)-80，正解C=80V！
