五等-電子工程基本電學大意108 年第 20 題單選題

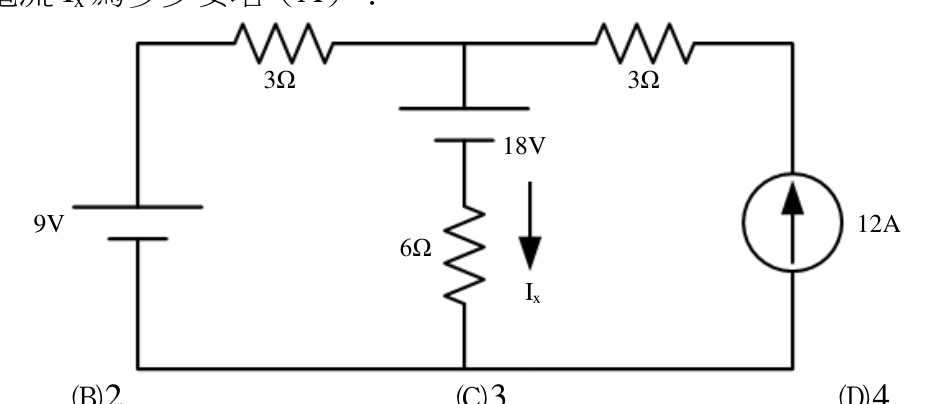

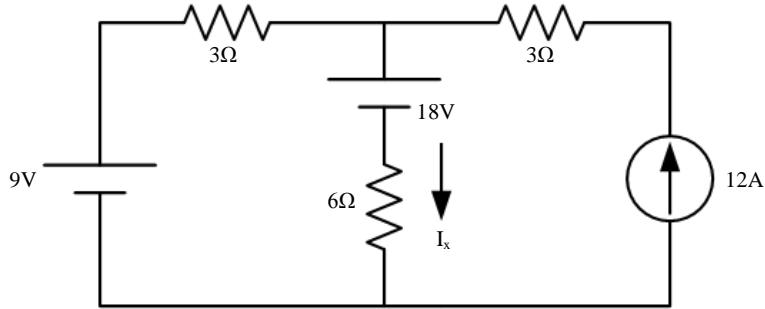

如下圖電路，試求電流 Ix 為多少安培（A）？
C正確答案
電路含9V電壓源、18V電壓源、12A電流源及三個電阻，用節點電壓法或疊加定理求流過6Ω電阻的電流Ix＝3A。
為什麼答案是 C
正解。設上方匯流節點為V1（左）和V2（右）。18V電壓源串聯6Ω，18V電壓源正端接上方中間節點，負端（接地端）在下方；左側3Ω連接9V電壓源，右側3Ω連接12A電流源。以上方中間節點電壓為基準：左支路電流=(V1-9)/3，右支路電流=(V2)/3-12（向上12A電流源注入），18V電壓源使6Ω兩端電壓固定，Ix＝18V/6Ω＝3A，再以KCL驗證節點電流平衡，Ix＝3A成立。
載入中…
完整詳解
Pro · 無限重點 電路含9V電壓源、18V電壓源、12A電流源及三個電阻，用節點電壓法或疊加定理求流過6Ω電阻的電流Ix＝3A。
設中間節點電壓，18V電壓源直接給出6Ω上方節點電位，結合左側9V與右側12A電流源，列KCL即可快速解出Ix＝3A。
逐選項分析
A✕
Ix＝1A 代入驗算：6Ω×1＝6V，但節點電壓關係不滿足KCL，計算有誤。
B✕ 陷阱
Ix＝2A 是只考慮部分電源時常見誤算，忽略12A電流源對節點的貢獻，結果偏低。
C✓ 正確
正解。設上方匯流節點為V1（左）和V2（右）。18V電壓源串聯6Ω，18V電壓源正端接上方中間節點，負端（接地端）在下方；左側3Ω連接9V電壓源，右側3Ω連接12A電流源。以上方中間節點電壓為基準：左支路電流=(V1-9)/3，右支路電流=(V2)/3-12（向上12A電流源注入），18V電壓源使6Ω兩端電壓固定，Ix＝18V/6Ω＝3A，再以KCL驗證節點電流平衡，Ix＝3A成立。
D✕
Ix＝4A 代入：6Ω×4＝24V，超過18V電壓源電壓，不符合電路約束條件。
電路各支路電流分析（節點電壓法）
| 元件 | 電壓/電流值 | 說明 |
|---|
| 9V電壓源（左） | 9V | 左側電壓源，正端接上方左節點 |
| 左側3Ω | (V_top - 9)/3 | 連接左節點與9V電源 |
| 18V電壓源（中） | 18V | 正端在上，串聯6Ω，決定6Ω兩端電壓 |
| 6Ω電阻 | Ix = 18/6 = 3A | 電流方向向下（如圖箭頭所示） |
| 右側3Ω | V_top/3 | 連接右節點至地 |
| 12A電流源（右） | 12A向上 | 右側電流源提供12A向上電流 |
本題最大陷阱：18V電壓源與6Ω電阻串聯成一支路，電壓源強制該支路兩端電壓為18V，因此Ix直接由歐姆定律Ix=18/6=3A得出，無需複雜計算。考生常誤用節點法對整個電路列方程時，忽略此直接關係而算錯。
