地方特考基本電學大意108 年第 14 題單選題

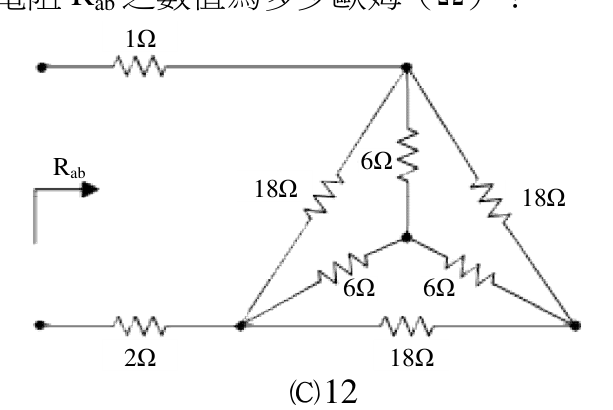

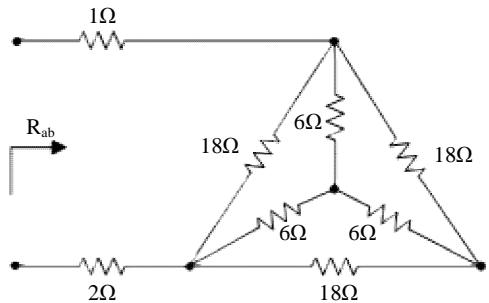

如下圖之串並聯電路，其等效電阻 Rab 之數值為多少歐姆（Ω）？

題目附圖

A6

B9正確答案

C12

D15

答案與詳解

B

正確答案

將三角形(Delta)電阻網路轉換為星形(Y)後，再計算串並聯等效電阻，最終 Rab = 9Ω

為什麼答案是 B

正確解：內部三角形網路(含6Ω×3和18Ω×3)經Δ→Y轉換後化簡得6Ω，再加外部串聯1Ω+2Ω=3Ω，合計9Ω

考點：串聯電阻遺漏考點：Δ→Y轉換+串並聯考點：Δ→Y轉換錯誤考點：並聯化簡遺漏
