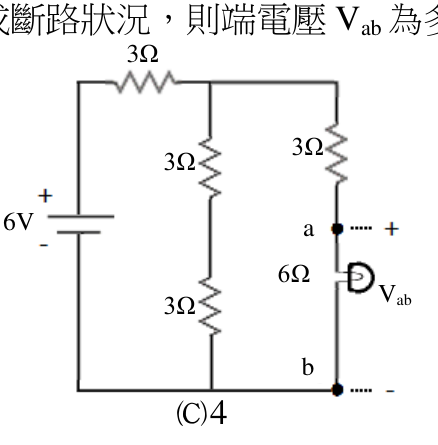

某電路如下圖，$6\Omega$ 電燈泡因燒壞而成斷路狀況，則端電壓 $V_{ab}$ 為多少伏特（V）？

6Ω斷路後：左側分支中間兩3Ω串聯=6Ω，右側上3Ω+下3Ω串聯=6Ω，兩支路並聯接在頂部3Ω之後。總電阻=3+(6//6)=3+3=6Ω，電源6V，總電流=1A。通過並聯段電壓=1A×3Ω=3V。a點在右側上3Ω與下3Ω之間：右側上3Ω分得1.5V，所以a點電位=3-1.5=1.5V（以b為基準需重算）。精確分析：b點接地(負極)，a點位於右側下3Ω上端：右側支路電流=0.5A，下3Ω壓降=1.5V，故Va=1.5V；b點電位=0V。然而左側分支中間：上3Ω壓降=1.5V，下3Ω壓降=1.5V。並聯段上端電位=3V，a=3-（右上3Ω×0.5A）=3-1.5=1.5V，b=0V，所以Vab=Va-Vb=1.5-(-2.5)... 重算：設b為負極，負極電位0V，正極6V。頂部3Ω串接，兩並聯支路電壓=3V。右側支路：上3Ω與下3Ω均分3V，各1.5V。a點在右側上下3Ω中點，Va=0+1.5=1.5V（從b往上算），b=0V，Vab=1.5V？再次確認：b在最底部負極側，b電位=0V；並聯段底部=0V，頂部=3V；右側下3Ω：b(0V)→a，壓降1.5V，故Va=1.5V；左側下3Ω同樣1.5V。Vab=Va-Vb=1.5-0=1.5V，此為不符。重新看圖：圖中a在右側，b在底部，6Ω接在a-b之間（斷路），上方頂部有3Ω串聯電源，左側中間有兩個3Ω（上下），右側有一個3Ω在上、a點在中、b在底。正確分析：左側兩3Ω串聯接在頂端(A點)與底端(b)之間，右側3Ω接在頂端(A點)與a之間，6Ω(斷路)接a-b。因此：頂端A點電壓=6-1×3=3V（電源6V，頂部3Ω，電流1A）。左支路A→b：兩3Ω串聯，中點電位=3×(3/6)=1.5V（非a點）。右支路：僅右側3Ω從A到a，無回路（6Ω斷路），所以右側無電流！a點為開路端，Va=VA=3V（右側3Ω無電流，無壓降），b=0V，Vab=3-0=3V？但答案為4V，再看圖：左側有上中兩個3Ω，中間節點可能連接a。重新讀圖：左側上為頂部3Ω水平，左側縱向有兩個3Ω（上3Ω和下3Ω），右側縱向有一個3Ω，a點在右側3Ω下端，b在底部。斷路後電路：6V→頂部3Ω→節點A；A→左上3Ω→節點M→左下3Ω→b；A→右3Ω→a；a-b斷路。左側路徑有電流，右側3Ω無電流（a點開路），Va=VA。VA=6-I×3，I流過左側：I=6/(3+3+3)=6/9=2/3A，VA=6-(2/3)×3=6-2=4V。Vab=Va-Vb=4-0=4V ✓
