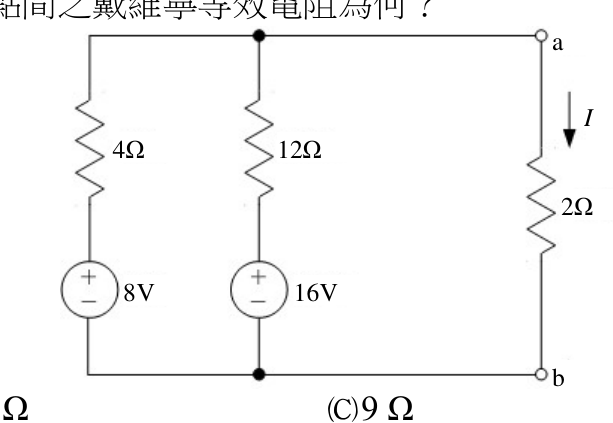

試求下圖 電阻兩端 a-b 點間之戴維寧等效電阻為何？
A正確答案
B
C
D
答案與詳解
逐選項解析
A3 Ω✓ 正確
B6 Ω✕ 錯誤
6Ω為4Ω+12Ω串聯之結果，但兩支路實為並聯而非串聯，計算方式錯誤。
C9 Ω✕ 易錯陷阱
9Ω可能是誤將2Ω納入計算（例如3+6或其他錯誤組合），但求Rth時應先移除2Ω負載，不能將其計入。
D18 Ω✕ 錯誤
立即註冊,看完整詳解
這題的完整詳解,註冊就能看 · 每天 2 題免費
- 完整逐選項解析
- 秒殺解題技巧與破題關鍵
- 關鍵知識表整理
- 陷阱與易錯提醒
- 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
