警察鐵路基本電學大意108 年第 13 題單選題

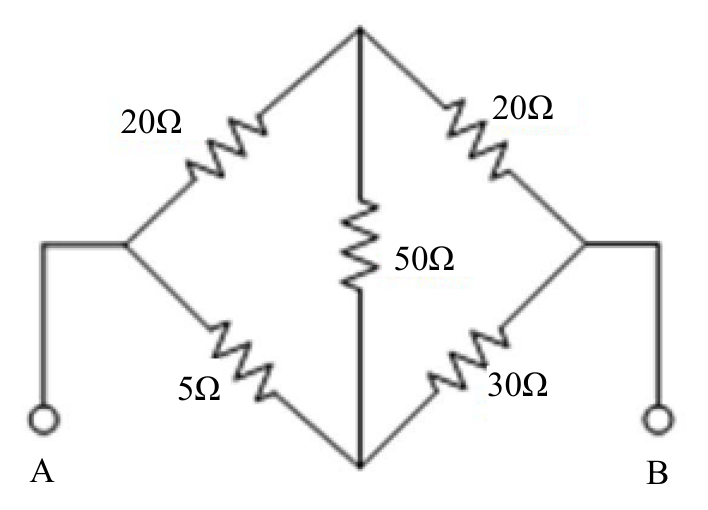

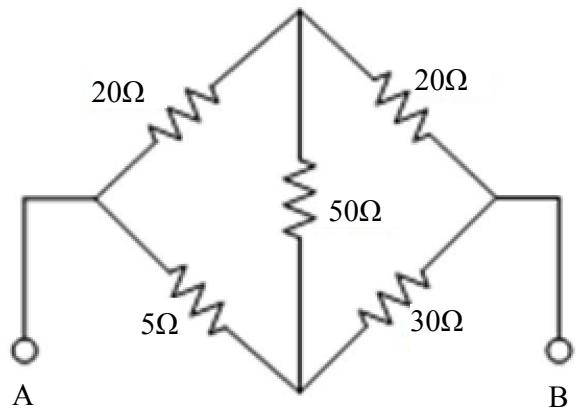

如圖示電路，求AB兩端總電阻為多少？

題目附圖
A12
B15
C18正確答案
D21
答案與詳解
C
正確答案
菱形電路拓樸：左菱形(20Ω//5Ω)與右菱形(20Ω//30Ω)各串聯後，再與中央50Ω並聯，R_AB=18Ω

為什麼答案是 C

正確答案18Ω：左支路20+5=25Ω，右支路20+30=50Ω，三路並聯後×2…見詳細計算

考點：電阻誤算考點：拓樸誤判考點：串並聯組合
