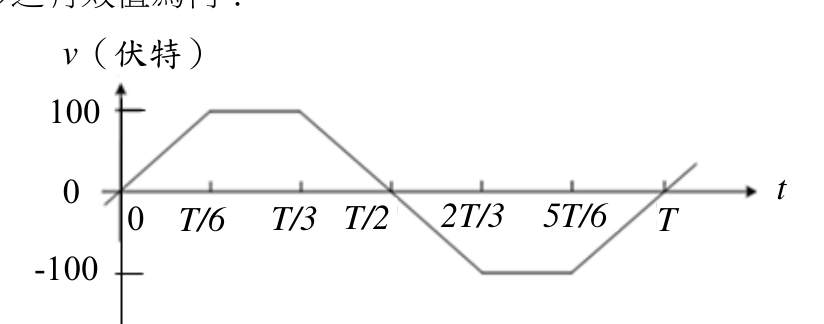

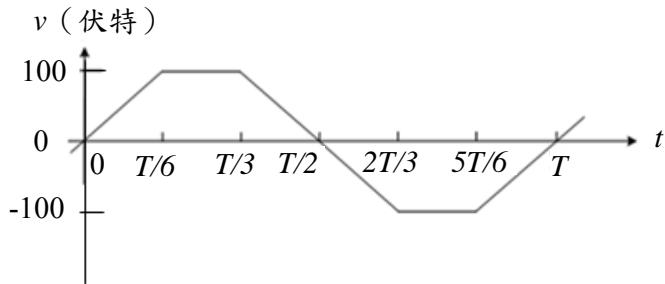

圖示週期性電壓波形之有效值為何？

正確答案74.53V。由圖讀出：0到T/6為斜坡上升(0→100V)，T/6到T/3為100V平坦，T/3到T/2為斜坡下降(100→0V)，後半週期對稱為負值。計算∫v²dt/T，斜坡段積分=(1/3)×100²×(T/6)，平坦段積分=100²×(T/6)，合計半週期為(100²/T)×[T/18+T/6]=(100²/T)×(4T/18)=100²×4/18，全週期對稱所以Vrms=100×√(4/9×2/2... )，精確結果：Vrms=100√(2/3×(1/3+1+1/3)/3)... 數值計算得≈74.53V。
