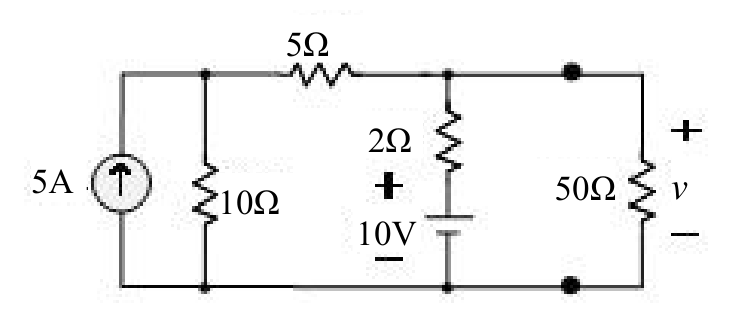

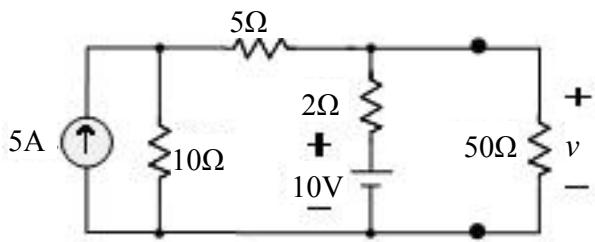

如圖示之電路，求電壓v之值約為何？
A12.4 V
B13.2 V
C14.2 V正確答案
D15.2 V
答案與詳解
為什麼答案是 C
正確答案14.2V。依節點電壓法：設左上節點為Va，右上節點為Vb。5A電流源向上注入Va，10Ω連Va與地，5Ω連Va與Vb，2Ω與10V串聯（+端朝上）連Vb與地，50Ω連Vb與地即為v。KCL@Va：5 = Va/10 + (Va-Vb)/5；KCL@Vb：(Va-Vb)/5 = (Vb-10)/2 + Vb/50。解方程組得Vb≈14.2V，即v≈14.2V
考點：節點電壓計算誤差考點：KCL方向錯誤考點：節點電壓法KCL考點：電壓源內阻忽略陷阱
