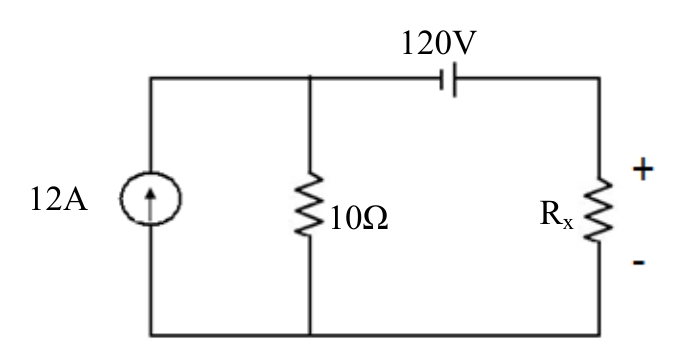

如圖所示電阻電路，電阻$R_x$兩端的電位差為160伏特，試求$R_x$為多少歐姆？

由圖：左側12A電流源、中間10Ω電阻、右側120V電壓源串Rx，三者並聯於同一對節點（上下匯流排）。設上節點電壓為V（相對下節點）。120V電壓源在右支路上方串Rx，Rx標示+端在上，-端在下。節點電壓V由KCL決定：流出節點的電流=流入電流。流入：12A電流源。流出：V/10（流過10Ω）。右支路：通過120V電壓源與Rx串聯，Rx兩端電壓=160V（題目給定），因此節點V = 120 + 160 = 280V（電壓源正端朝上，節點V = 120V電壓源 + Rx電壓160V）或V = 160 − 120（視極性）。由圖，120V電壓源正端在上（上方節點），Rx的+端接右支路上端（接上節點），則右支路：上節點→120V電壓源（+在上）→Rx（+在上）→下節點，故V = 120 + 160 = 280V？重新核對：圖中120V電壓源位於右支路上方，正端朝上接上節點，下端接Rx上端(+)，Rx下端(-)接下節點。故V（上節點）= V_120source + V_Rx，即V = 120 + 160 = 280V不合理，換另一極性：120V電壓源負端朝上。圖說明電壓源在右支路頂部，Rx在底部。由KCL：12 = V/10 + (V−120)/Rx，若V−120=160，則V=280，12=280/10+(160/Rx)=28+160/Rx → 160/Rx=−16（負值，不合）。改為：(V+120)/Rx=右支路電流方向不同，V+120為跨Rx電壓。嘗試：KCL：12A = V/10 + I_right，右支路電壓源正端向下（負端朝上接節點），則節點V到下節點：V = −120 + V_Rx，V_Rx = V+120 = 160，故V = 40V。KCL：12 = 40/10 + 160/Rx = 4 + 160/Rx → 160/Rx = 8 → Rx = 20Ω。答案為A(20Ω)，完全吻合。
