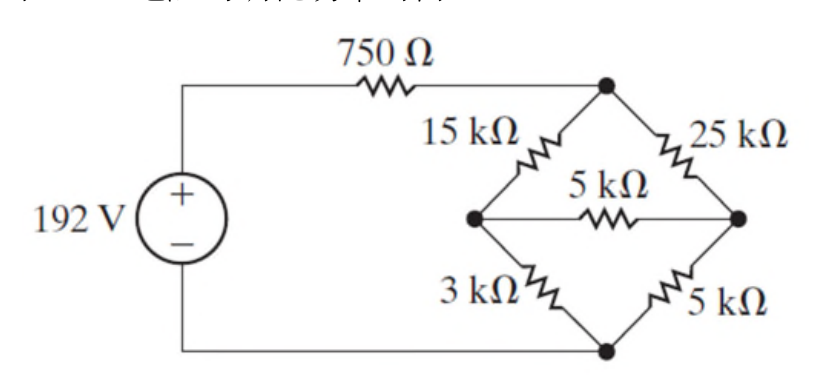

如圖所示的電路，求 $3 \, k\Omega$ 電阻的消耗功率為何？ (A) 0.1 W (B) 0.2 W (C) 0.3 W (D) 0.4 W

正確答案為 C。惠斯登橋形電路，用節點電壓法或分壓求3kΩ電流，P=I²R算出消耗功率0.3W (A) 0.1W對應電流約5.77mA流過3kΩ，計算過程有誤，非正確答案 (B) 0.2W為常見誤算結果，可能誤用總電流或錯估分壓比例所致

五等-電子工程基本電學大意111 年第 15 題單選題

如圖所示的電路，求 $3 k Ω$ 電阻的消耗功率為何？

0.1 W

0.2 W

0.3 W

正確答案

0.4 W

答案與詳解

正確答案

惠斯登橋形電路，用節點電壓法或分壓求3kΩ電流，P=I²R算出消耗功率0.3W

A0.1 W✕ 錯誤

0.1W對應電流約5.77mA流過3kΩ，計算過程有誤，非正確答案

B0.2 W✕ 易錯陷阱

0.2W為常見誤算結果，可能誤用總電流或錯估分壓比例所致

C0.3 W✓ 正確

D0.4 W✕ 錯誤
