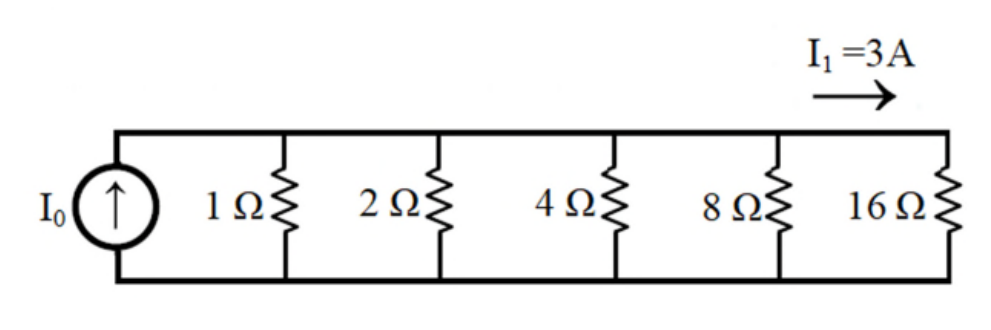

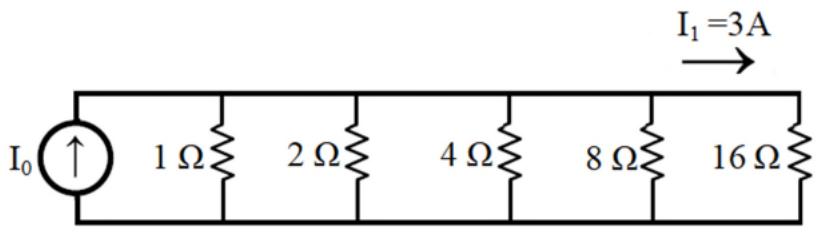

如圖所示之電路，設 = 3 A，求 為何？
A6 A
B19 A
C72 A
D93 A正確答案
答案與詳解
為什麼答案是 D
圖中I₀電流源供給5個並聯電阻(1Ω、2Ω、4Ω、8Ω、16Ω)，I₁=3A流過16Ω，端電壓V=16×3=48V。各支路電流：48/1=48A、48/2=24A、48/4=12A、48/8=6A、48/16=3A，KCL加總：I₀=48+24+12+6+3=93A
考點：並聯電流計算錯誤考點：並聯計算方法錯誤考點：部分支路遺漏考點：KCL並聯電流加總
