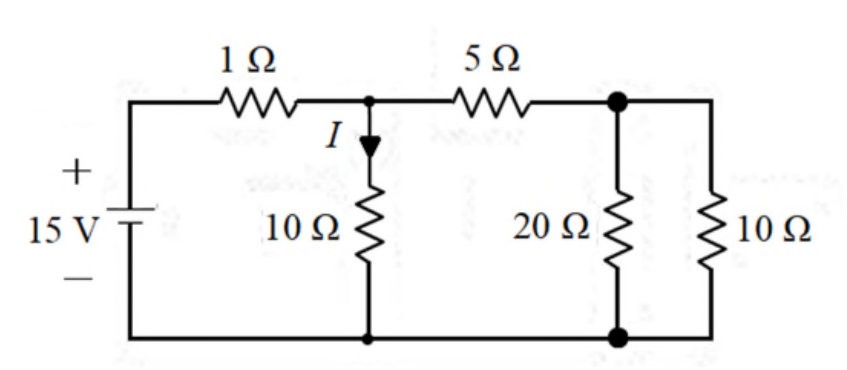

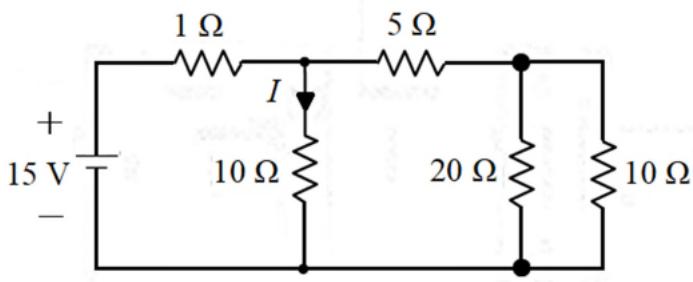

如圖所示之電路，求電流 $I$ 之值約為何？

正確答案。設中間節點(1Ω與10Ω、5Ω交接點)電壓為V1，右側節點(5Ω、20Ω、10Ω交接點)電壓為V2。列節點方程：(15-V1)/1 = V1/10 + (V1-V2)/5；(V1-V2)/5 = V2/20 + V2/10。由第二式：(V1-V2)/5 = V2(1/20+1/10)=3V2/20 → 4(V1-V2)=3V2 → 4V1=7V2 → V1=7V2/4。代入第一式：(15-7V2/4)/1 = (7V2/4)/10 + (7V2/4-V2)/5 = 7V2/40 + 3V2/20 = 7V2/40+6V2/40=13V2/40。故15-7V2/4=13V2/40 → 15=7V2/4+13V2/40=70V2/40+13V2/40=83V2/40 → V2=600/83≈7.23V；V1=7×7.23/4≈12.65V。I(流過二極體/1Ω支路)=(15-V1)/1=(15-12.65)=2.35...不對，重新審視：圖中I是標在二極體上，二極體位於中間節點往下流向地。故I=V1/10... 再重算：I通過二極體向下，即I=V1/10≈12.65/10≈1.265≈1.26A，符合選項A。
