地方特考基本電學大意111 年第 14 題單選題

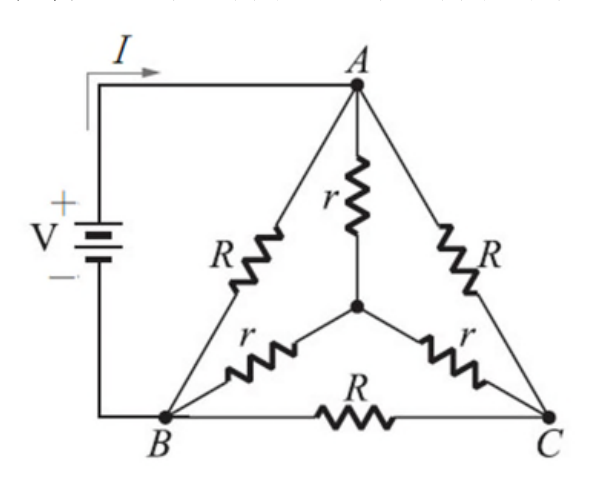

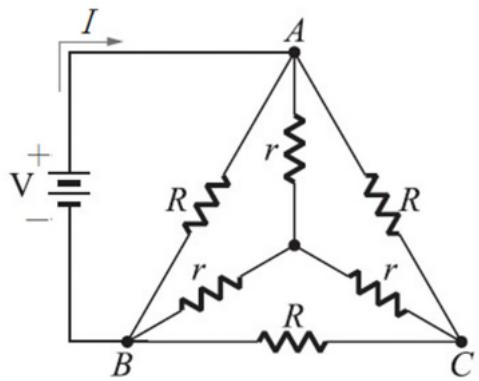

如圖所示之電路，其中 $V$ 為 $24$ 伏特， $R$ 為 $6$ 歐姆， $r$ 為 $2$ 歐姆，則電流 $I$ 為何？

題目附圖

A

6

安培

B

9

安培

C

12

安培正確答案

D

15

安培

答案與詳解

C

正確答案

此電路為三角形(△)結構含內部小三角，需分析對稱性，等效總電阻為2Ω，I = 24/2 = 12A

為什麼答案是 C

圖中外三角形每邊為R=6Ω，內部星形每臂為r=2Ω，三重對稱結構。利用Y-△轉換或節點對稱分析：外三角△(R=6Ω)並聯等效後，與內部Y形(r=2Ω)組合，總等效電阻=2Ω，故I=24/2=12A。

考點：等效電阻誤算考點：對稱網路誤判考點：△-Y對稱網路
