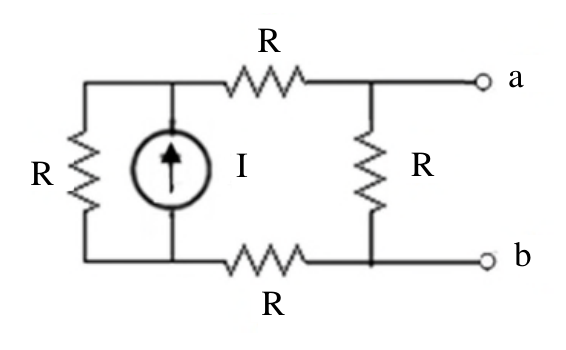

如圖所示之電路，求 a、b 端之戴維寧等效電壓為何？

由圖可見：電流源I向上，左側一個R與電流源並聯，上方一個R串接到a端，右側一個R連接a-b之間，下方一個R串接到b端。求開路電壓(a-b開路)：電流源I的電流無法流入a-b端(開路)，因此I全部流向左側R支路與上下R構成的路徑。左側R與（上R+下R=2R）並聯，分流到上下串聯路徑的電流為I×R/(R+2R)=I/3。a-b開路電壓即為右側R兩端電壓，但右側R開路無電流。Voc = 上方R上的電壓 - 下方R上的電壓的差值。流過上+下串聯(2R)的電流=I×R/(R+2R)=I/3，a點電位相對於上節點 = (I/3)×R（上R壓降），b點電位相對於下節點 = (I/3)×R（下R壓降）。Vab = Va - Vb。設上節點為N1，下節點為N2（電流源兩端）。N1到a：電流I/3向右流過上R，Va = N1 - (I/3)R。N2到b：電流I/3向左（從N2流向b端方向），Vb = N2 + (I/3)R。Vab = Va - Vb = (N1 - N2) - (2/3)IR。N1-N2即左側R兩端電壓 = I×(R‖2R) = I×(2R/3) = 2IR/3。故Vab = 2IR/3 - 2IR/3 = 0？重新分析：電流源向上，上節點接上R到a，下節點接下R到b，右側R接a到b，左側R與電流源並聯（接上下節點）。開路時右側R無電流（a-b開路且右R接ab）。實際右R兩端即Vab，但右R開路時無電流。正確分析：左R‖(上R+右R+下R的串聯)，但右側R是接在a-b之間，a-b開路所以右R也開路。電路變成：電流I，左R與（上R+下R）並聯。流過上R+下R的電流=I×R/(R+2R)=I/3。Va相對於上節點N1：Va = N1（因為a是上R與右R的中間點，右R開路無電流，所以a點電位=N1-上R壓降）。等等，a點是上R的右端。電流I/3從N1流過上R到a，Va = N1-(I/3)R。b點是下R的右端，電流I/3從b流過下R到N2，Vb = N2+(I/3)R。N1-N2 = I×(R‖2R) = I×2R/3 = 2IR/3。Vab = Va-Vb = [N1-(I/3)R]-[N2+(I/3)R] = (N1-N2)-(2/3)IR = 2IR/3 - 2IR/3 = 0。這樣答案是0不對。重新看圖：左側R與電流源I（向上）並聯，上方R連接上節點到a，下方R連接b到下節點，右側R連接a到b。開路電壓求Vab，a-b外部開路但右側R仍在電路內部連接ab！右側R不是外部負載而是電路內部元件。因此電路：電流源I，左R並聯，上R串，右R（ab間），下R串，形成一個環路。I分成兩路：左R一路，以及上R+右R+下R串聯一路。流過右R的電流 = I×R/(R+3R) = I/4。Vab = (I/4)×R = IR/4 ✓
