專技高考-建築師
105 年 · 第 22 題
專技高考-建築師
建築結構
105 年
第 22 題
單選題

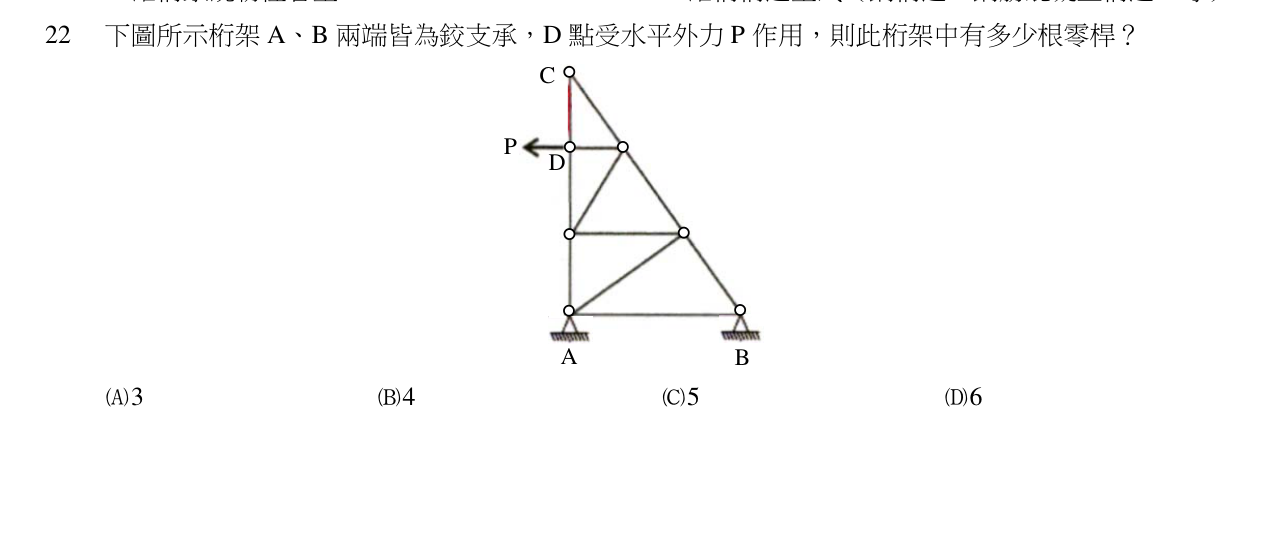

下圖所示桁架A、B兩端皆為鉸支承，D點受水平外力P作用，則此桁架中有多少根零桿？
A
3
B
4
正確答案
C
5
D
6
答案與詳解
B
正確答案
"由 C（頂點僅 2 桿）先得 CD、CE 為零桿；再由 D 節點水平外力 P 沿水平桿方向，鉛直方向僅剩 1 桿故為零桿；中間層三桿節點再得 1 根，合計 4 根零桿，選 (B)。"
