專技高考-建築師建築結構105 年第 5 題單選題

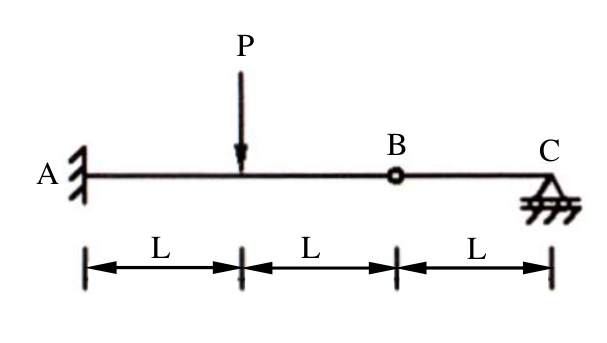

下圖梁中，B為鉸，C為滾支承，C點的反力為何？
A正確答案
B為內部鉸接、C為滾支承，由BC段自由體分析可知C點垂直反力為零。
為什麼答案是 A
以BC段為自由體，B為內鉸（可傳遞力但彎矩=0），C為滾支承（僅有垂直反力Rc）。BC段上無外力，對B點取力矩：Rc×L=0，故Rc=0。
載入中…
完整詳解
Pro · 無限重點 B為內部鉸接、C為滾支承，由BC段自由體分析可知C點垂直反力為零。
以BC段為自由體：B鉸無彎矩，C為滾支承只有垂直力，BC段無外力，對B取矩 → Rc×L=0 → Rc=0。
逐選項分析
A✓ 正確
以BC段為自由體，B為內鉸（可傳遞力但彎矩=0），C為滾支承（僅有垂直反力Rc）。BC段上無外力，對B點取力矩：Rc×L=0，故Rc=0。
B✕ 陷阱
P/2是誤以為結構對稱或直接用全梁靜力平衡分配的錯誤結果，忽略了內鉸B將梁分成獨立自由體的關鍵條件。
C✕
P/3無法由正確的靜力平衡得出，屬干擾選項，無物理根據。
D✕
Rc=P表示C點承受全部荷載，不符合靜力平衡，亦忽略A端固定支承的存在。
各支承/接點特性對照
| 位置 | 類型 | 可傳遞 | 不可傳遞 |
|---|
| A | 固定端（Fixed） | 水平力、垂直力、彎矩 | — |
| B | 內部鉸（Internal Hinge） | 水平力、垂直力 | 彎矩（MB=0） |
| C | 滾支承（Roller） | 垂直力 | 水平力、彎矩 |
本題最大陷阱是忘記「內部鉸B」的作用。內鉸使梁在B點的彎矩恆為零，這提供了一個額外的靜力方程式。必須將BC段單獨取出分析，而非對全梁直接使用三個平衡方程式，否則方程式數目不足以單獨求Rc。
