專技高考-建築師
105 年 · 第 25 題
專技高考-建築師
建築結構
105 年
第 25 題
單選題

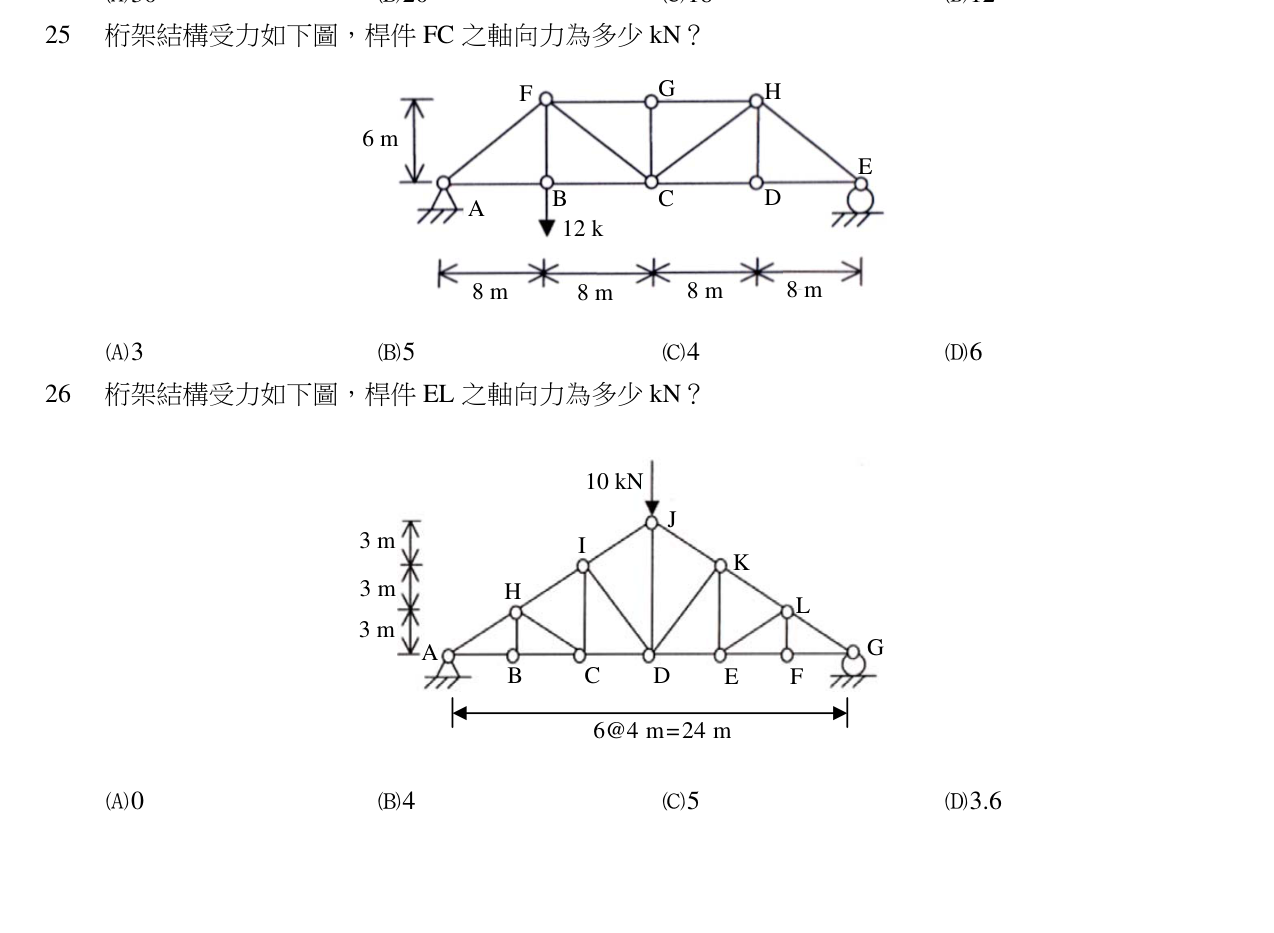

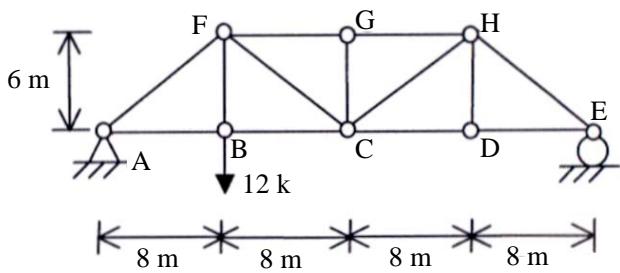

桁架結構受力如下圖，桿件FC之軸向力為多少kN？
A
3
B
5
正確答案
C
4
D
6
答案與詳解
B
正確答案
由節點B垂直平衡推得FB=12kN（張力），再由節點F垂直平衡得FC在垂直分量上承擔12kN，換算為斜桿軸力 \(5\) kN（壓力）。
為什麼答案是 B
由節點F平衡解得 \(F_{FC}=5\) kN（壓桿）。
