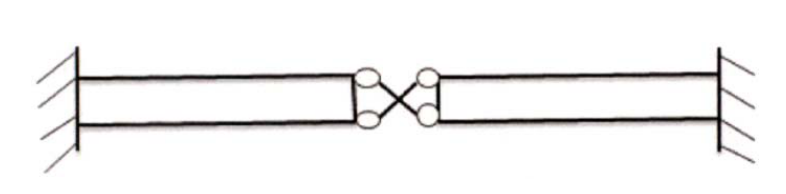

二懸臂梁在同一平面上，於自由端以連桿連接成鉸點之系統，則此結構之穩定與靜不定性質為何？
A靜定
B一次靜不定
C二次靜不定正確答案
D三次靜不定
答案與詳解
為什麼答案是 C
兩固定端各提供3個反力共6個，連桿提供1個軸力，共7個未知數；整體平衡方程3個，中央鉸點釋放1個彎矩（連桿兩端各1個鉸=釋放2個彎矩，但連桿本身為二力桿件僅傳軸力）；靜不定次數=7-3-2=2，答案為二次靜不定。
考點：靜定判斷考點：靜不定次數考點：二次靜不定
