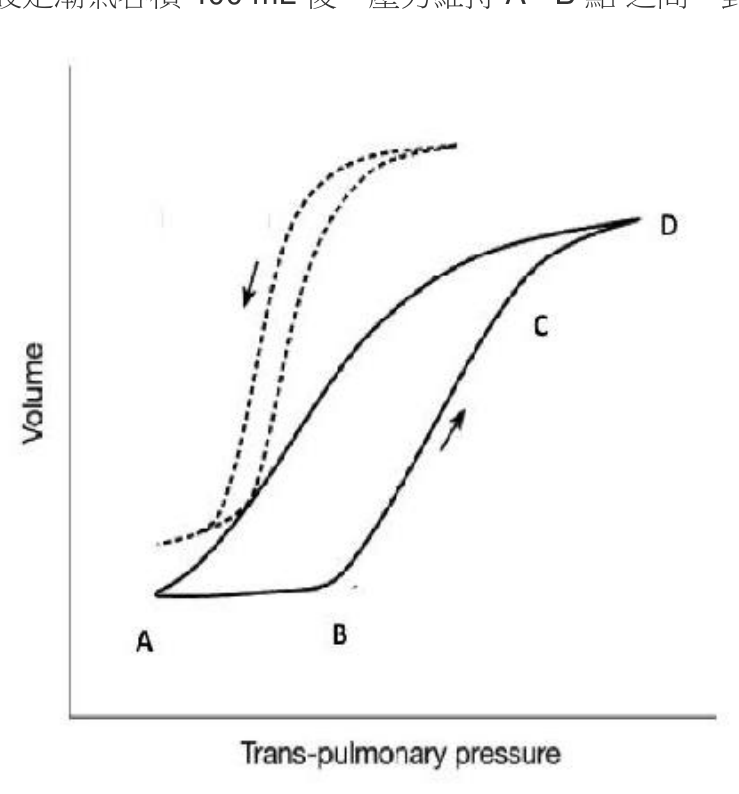

一位70歲男性，體重55公斤，因急性呼吸窘迫症候群（acute respiratory distress syndrome），在加護病房予以氣管內管插管，並給予呼吸器支持；下圖為病患之壓力容積曲線（pressure-volume curve），呼吸器設定潮氣容積400 mL後，壓力維持A-B點之間，對產生病患之影響為何？

圖中A點位於X軸低壓端，B點落在下折點（lower inflection point, LIP）附近；壓力維持在A-B之間，代表整個呼吸週期都在LIP以下操作。此時塌陷的肺泡在吸氣時被反覆強行打開、呼氣時又再塌陷，每次開閉產生剪切力（shear stress），稱為atelectrauma（反覆塌陷傷）。圖中實線曲線顯示從A起步、壓力需推進至B才開始有明顯容積增加，正是肺泡大量塌陷需要克服的opening pressure特徵。
