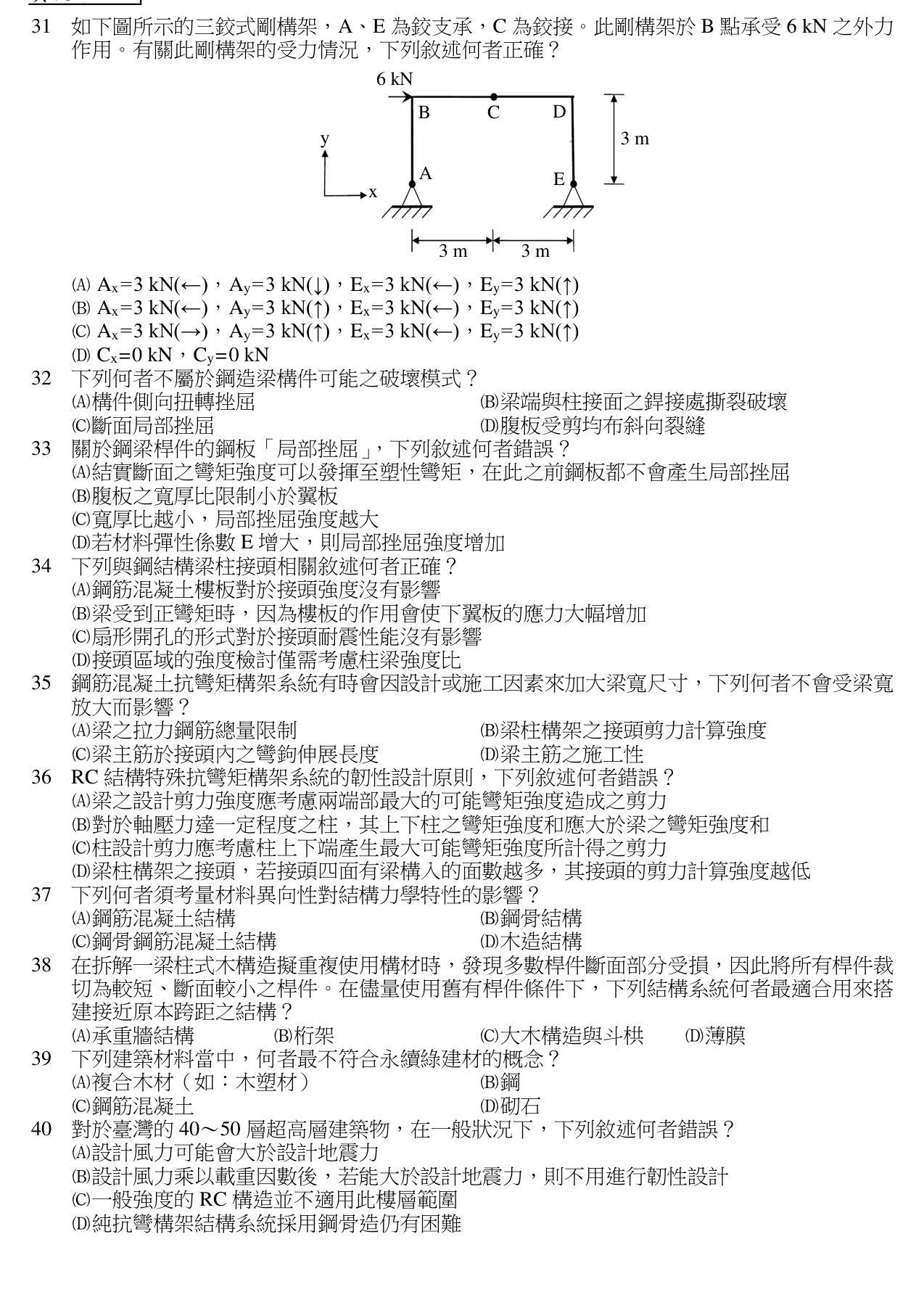

專技高考-建築師建築結構112 年第 31 題單選題

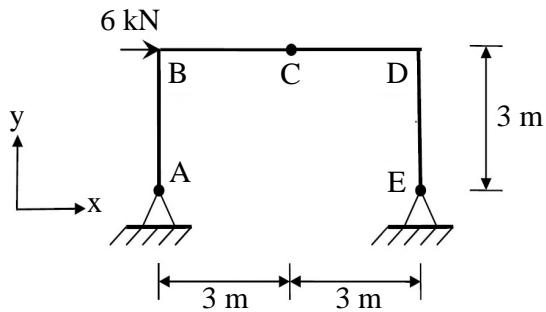

如下圖所示的三鉸式剛構架，A、E為鉸支承，C為鉸接。此剛構架於B點承受6 kN之外力作用。有關此剛構架的受力情況，下列敘述何者正確？

AAx=3 kN(←)，Ay=3 kN(↓)，Ex=3 kN(←)，Ey=3 kN(↑)正確答案

BAx=3 kN(←)，Ay=3 kN(↑)，Ex=3 kN(←)，Ey=3 kN(↑)

CAx=3 kN(→)，Ay=3 kN(↑)，Ex=3 kN(←)，Ey=3 kN(↑)

DCx=0 kN，Cy=0 kN

答案與詳解

正確答案

以整體與右半剛架對 C 取矩，可解得 \(A_x=3\,\text{kN}(\leftarrow),\ A_y=3\,\text{kN}(\downarrow),\ E_x=3\,\text{kN}(\leftarrow),\ E_y=3\,\text{kN}(\uparrow)\)，故選 (A)。
