專技高考-建築師建築結構112 年第 8 題單選題

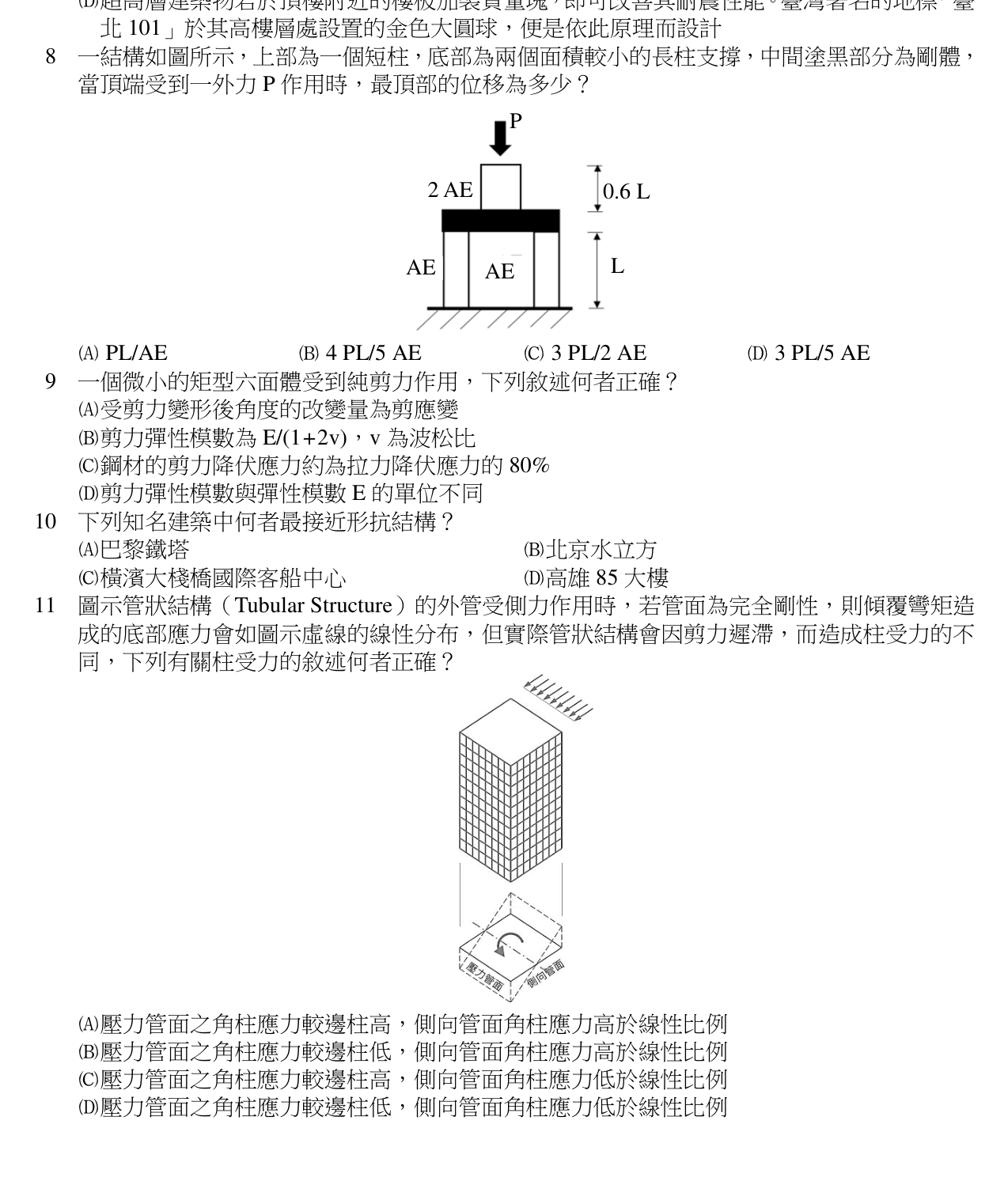

一結構如圖所示，上部為一個短柱，底部為兩個面積較小的長柱支撐，中間塗黑部分為剛體，當頂端受到一外力 $P$ 作用時，最頂部的位移為多少？

P L / A E

4 P L /5 A E

正確答案

3 P L /2 A E

3 P L /5 A E

答案與詳解

正確答案

上柱與兩根下柱串聯，總位移為兩段軸向變形之和，得 $\Delta=4PL/5AE$。
