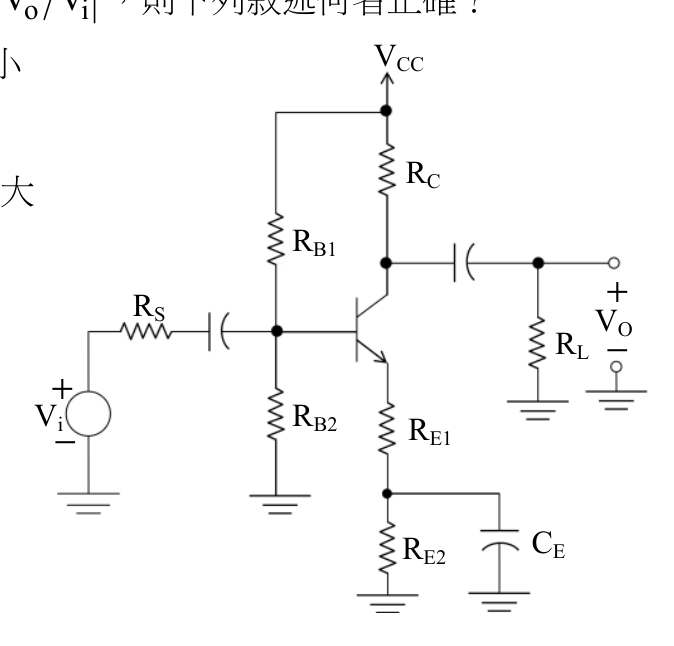

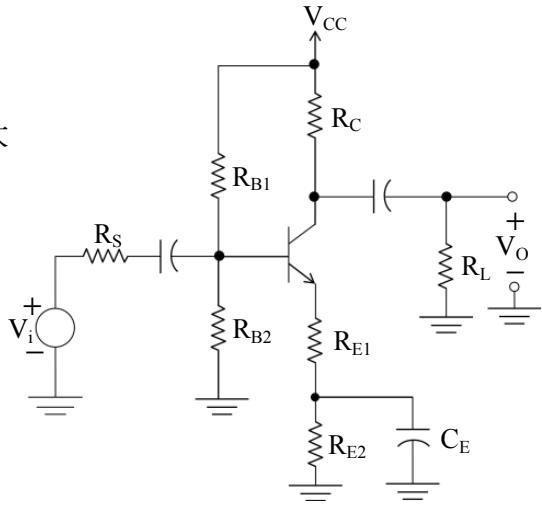

圖為共射極放大器,若 vA = io/Vov,則下列敘述何者正確?

題目附圖
ARC 電阻值變大,vA 值變小
B將 EC 拔掉,vA 值不變
CRE1 電阻值變小,vA 值變大正確答案
D將 EC 拔掉,vA 值變大
答案與詳解
C
正確答案
共射極放大器的電壓增益大小約為 (Rc || RL) / (re + RE1),射極電阻越小增益越大。

為什麼答案是 C

RE1 位於增益公式的分母,當 RE1 電阻值變小時,分母減小,電壓增益 vA 變大。

考點:集極電阻與增益考點:旁路電容效應考點:射極電阻與增益
