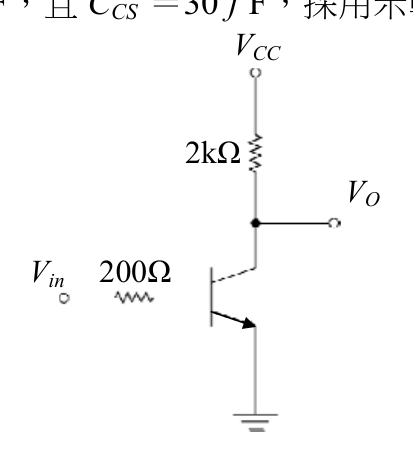

如圖所示之電路，假設電晶體操作在順向主動區，忽略爾利（Early）效應，= 1 mA，= 26 mV， = 100， = 100 fF， = 20 fF，且 ＝30 fF，採用米勒（Miller）趨近法，求於 BJT 輸出端之極點頻率為何？（f = ）
A1.58 GHz正確答案
B2.58 GHz
C3.58 GHz
D4.58 GHz
答案與詳解
為什麼答案是 A
輸出端極點頻率 fp = 1/(2π × 2kΩ × 50fF) = 1/(2π × 2×10³ × 50×10⁻¹⁵) = 1/(2π × 10⁻¹⁰) ≈ 1/(6.283×10⁻¹⁰) ≈ 1.592 GHz ≈ 1.58 GHz，為正確答案。
考點：BJT輸出極點頻率考點：電容值誤用考點：輸入輸出極點混淆考點：電阻值誤算
