五等-電子工程電子學大意104 年第 8 題單選題考點：理想二極體偏壓考點：節點電壓誤算

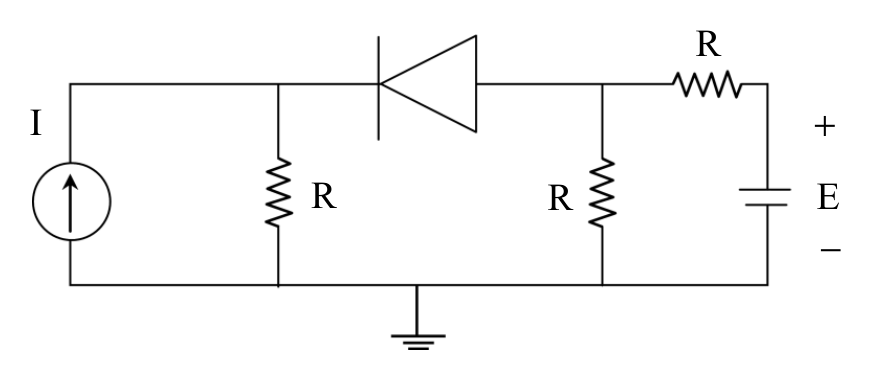

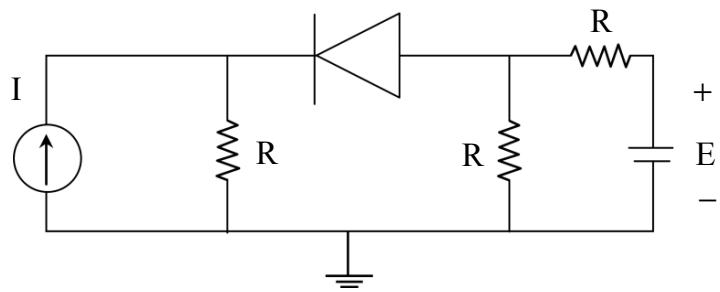

如下圖電路，設二極體為理想二極體，若要使二極體導通，電壓源 E 至少應為多大？

題目圖片
A0
BIR/2
CIR
D2IR正確答案
答案與詳解
D
正確答案
理想二極體導通條件：陽極電位 > 陰極電位；需追蹤電路節點電壓，E 至少須達 2IR 才能使二極體正偏導通。

逐選項解析

A0理想二極體偏壓✕ 錯誤
E=0 時陰極電位高於陽極，二極體反偏，無法導通。
BIR/2節點電壓誤算✕ 易錯陷阱
僅考慮單一電阻壓降 IR/2，忽略了兩段電阻串聯對節點電位的影響，計算不完整。
CIR✕ 易錯陷阱
D2IR✓ 正確
