初考-電子工程電子學大意108 年第 18 題單選題

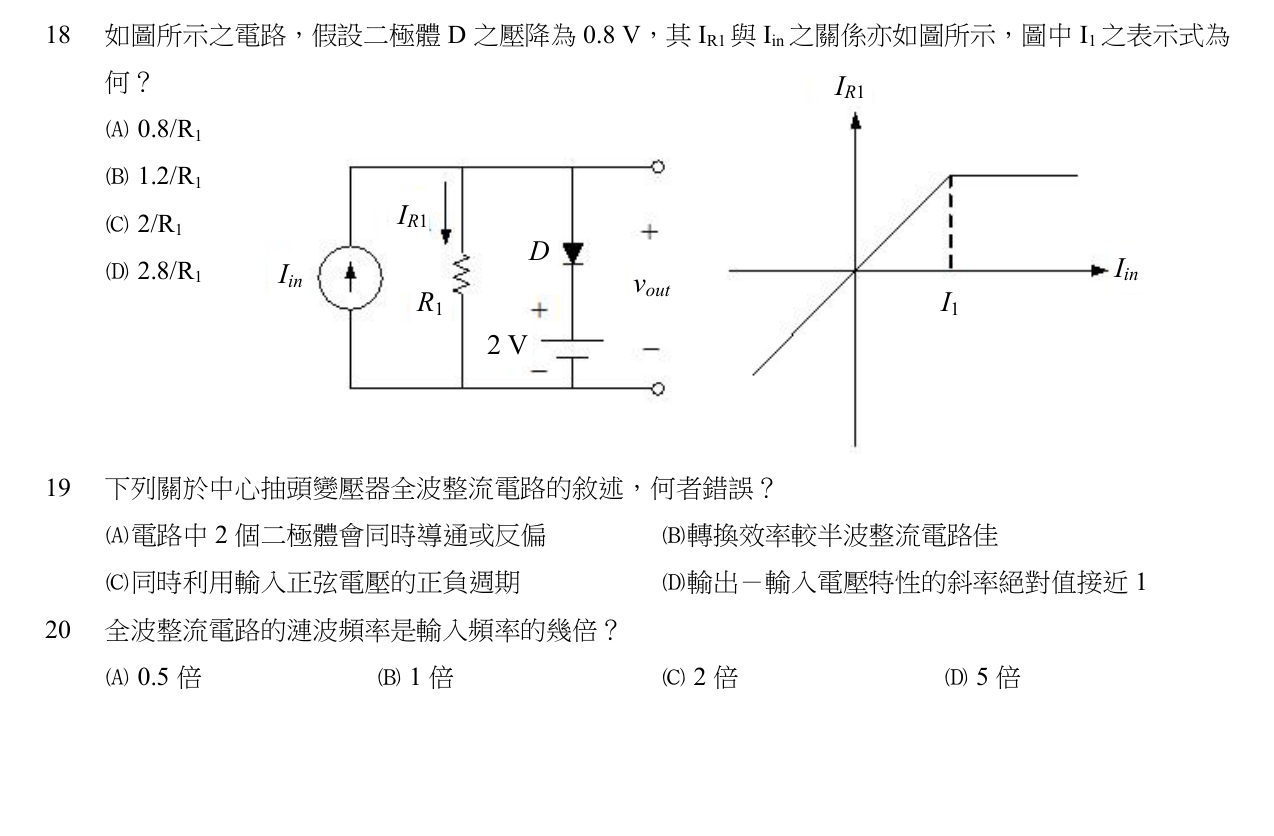

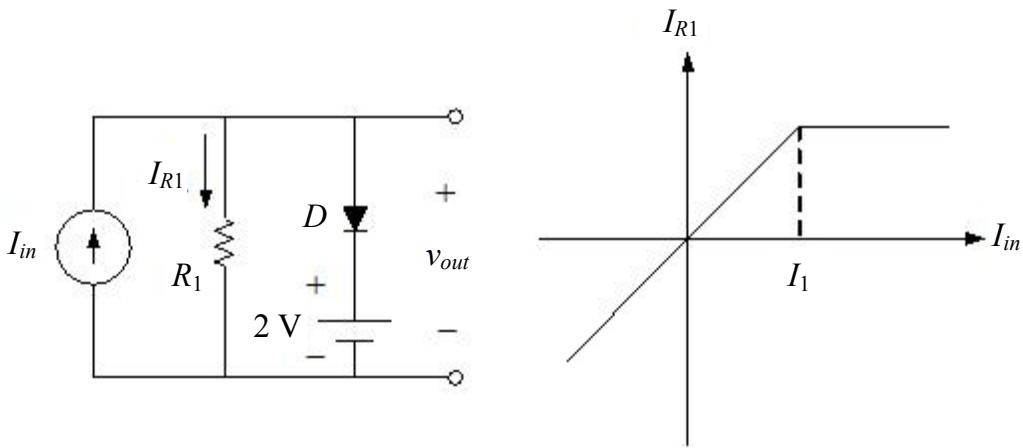

如圖所示之電路，假設二極體 D 之壓降為 0.8 V，其 IR1 與 Iin 之關係亦如圖所示，圖中 I1 之表示式為何？

題目附圖

A0.8/R1

B1.2/R1

C2/R1

D2.8/R1正確答案

答案與詳解

D

正確答案

I₁ 為二極體開始導通的轉折點電流，此時 v_out = 2 V + 0.8 V = 2.8 V，故 I₁ = 2.8/R₁。
