初考-電子工程電子學大意108 年第 34 題單選題

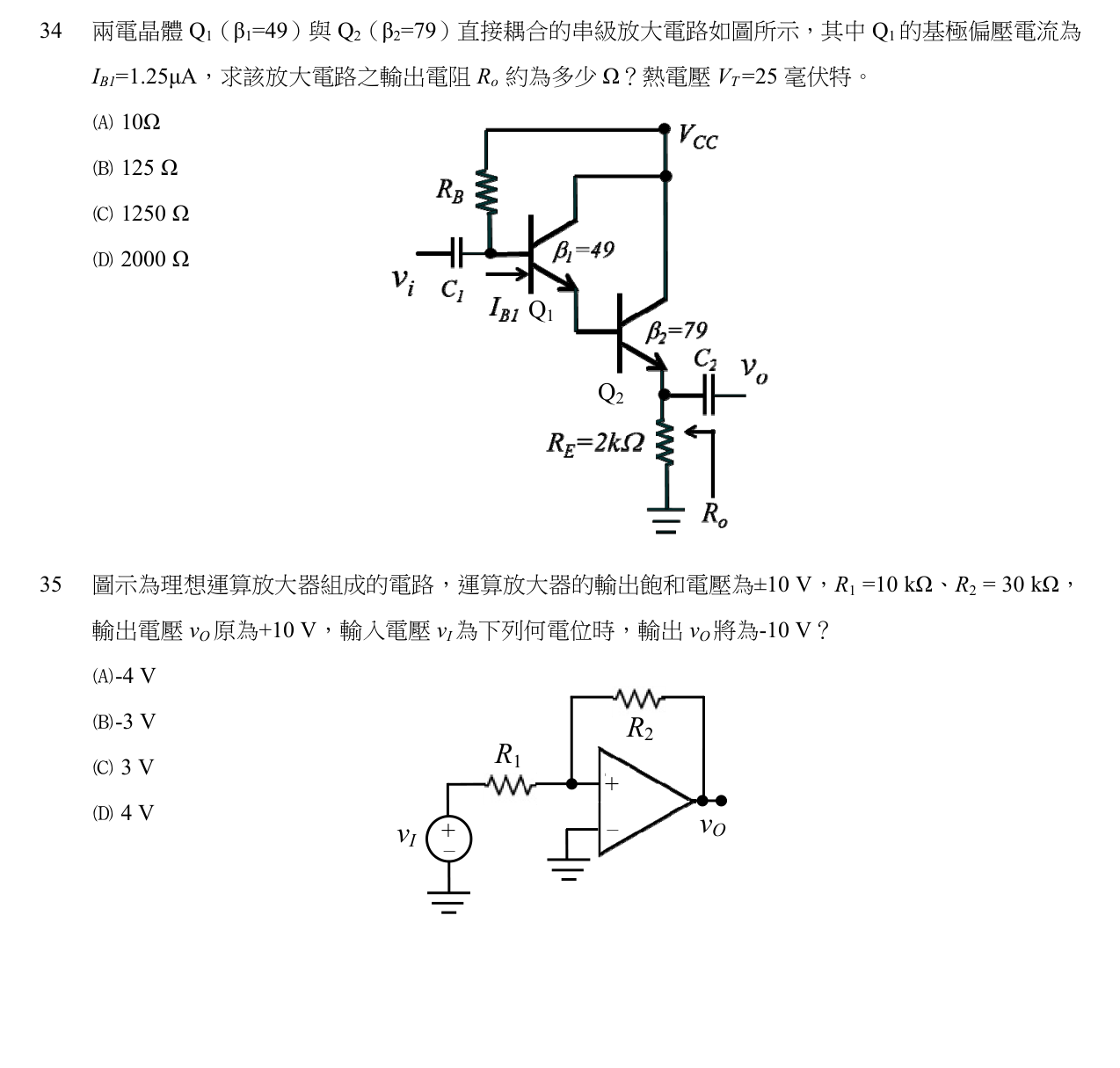

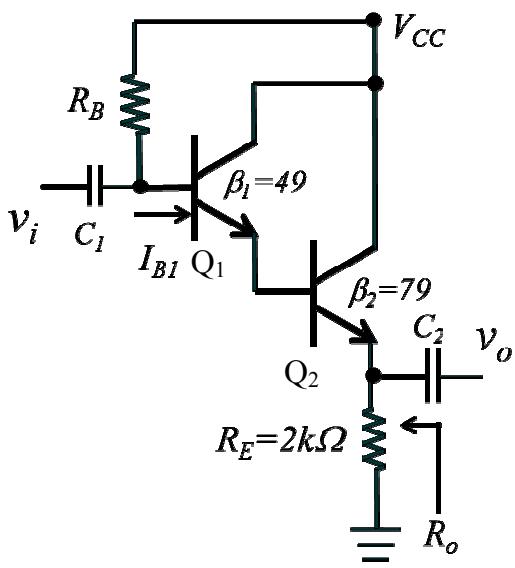

兩電晶體 Q1（ $β_{1} = 49$ ）與 Q2（ $β_{2} = 79$ ）直接耦合的串級放大電路如圖所示，其中Q1 的基極偏壓電流為 $I_{B 1} = 1.25 μ A$ ，求該放大電路之輸出電阻 $R_{o}$ 約為多少 $Ω$ ？熱電壓 $V_{T} = 25$ 毫伏特。

10Ω

正確答案

125 Ω

1250 Ω

2000 Ω

答案與詳解

正確答案

Q2 為共集極(射極隨耦器)輸出，輸出電阻 $R_o = r_{e2} + \dfrac{r_{\pi 2}+R_{\text{source}}}{\beta_2+1}$ 經 Q1 級耦合後約 10 Ω。
