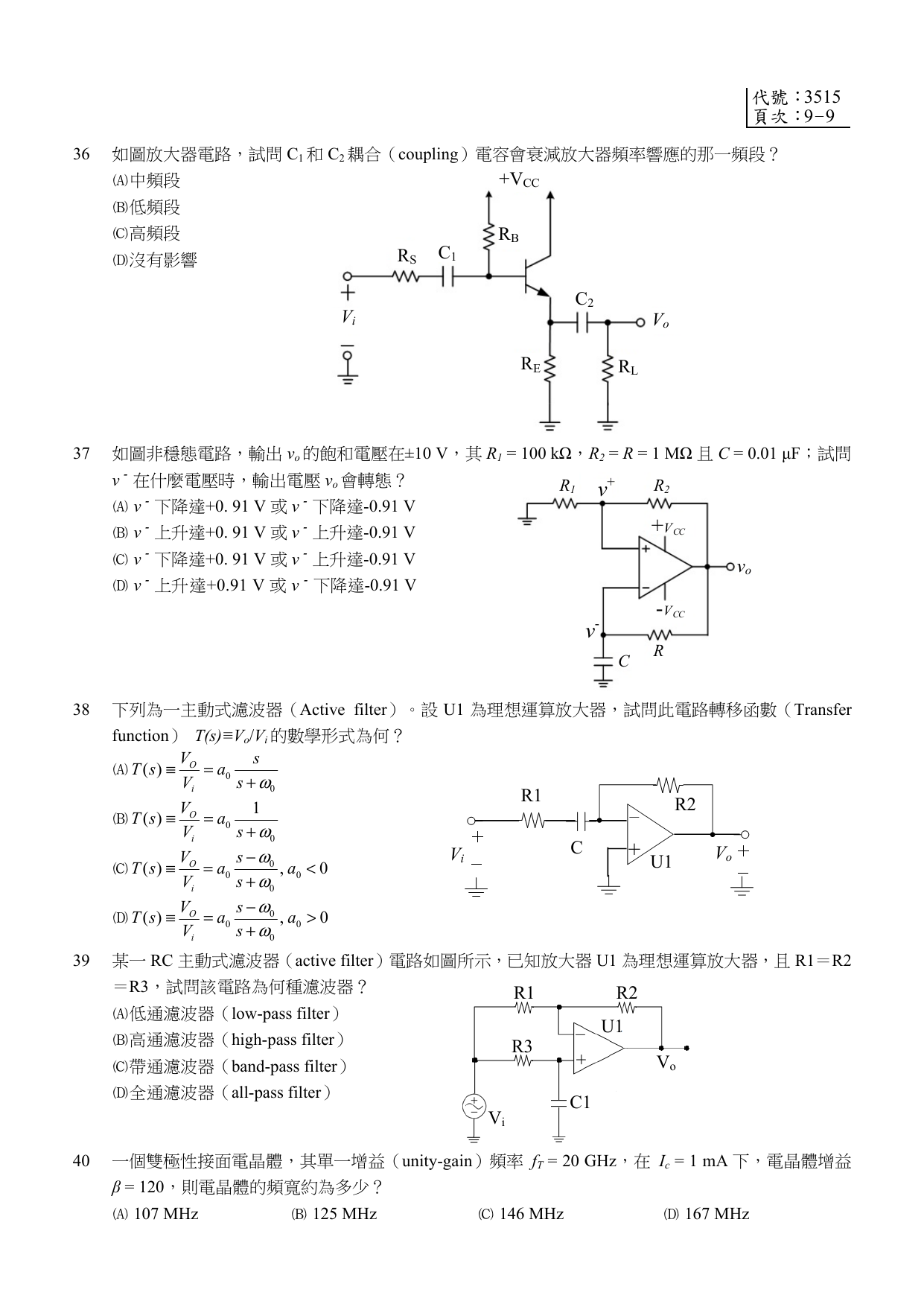

初考-電子工程電子學大意108 年第 36 題單選題

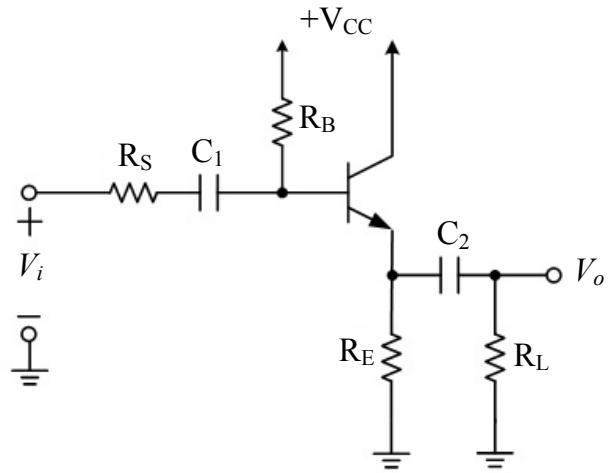

在放大器電路中,試問 C1 和 C2 耦合(coupling)電容會衰減放大器頻率響應的哪一頻段?
B正確答案
耦合電容C1、C2在低頻時阻抗變大，會阻隔低頻訊號，導致低頻段增益下降。
為什麼答案是 B
低頻時Xc=1/(2πfC)變大，C1和C2形成較大串聯阻抗，分壓效應使輸出電壓下降，造成低頻段增益衰減，這也是放大器低頻截止頻率的由來。
載入中…
完整詳解
Pro · 無限重點 耦合電容C1、C2在低頻時阻抗變大，會阻隔低頻訊號，導致低頻段增益下降。
電容阻抗 Xc=1/(2πfC)，頻率越低阻抗越大→耦合電容阻隔低頻→衰減低頻段。
逐選項分析
A✕
中頻段時耦合電容阻抗極小，視同短路，對中頻增益幾乎無影響，不會衰減中頻段。
B✓ 正確
低頻時Xc=1/(2πfC)變大，C1和C2形成較大串聯阻抗，分壓效應使輸出電壓下降，造成低頻段增益衰減，這也是放大器低頻截止頻率的由來。
C✕ 陷阱
高頻段衰減主要由電晶體內部寄生電容（如Cbe、Cce）引起，與耦合電容C1、C2無關；高頻時耦合電容阻抗更小，反而更不影響高頻。
D✕
耦合電容確實對低頻有影響，「沒有影響」敘述錯誤；耦合電容決定放大器的下截止頻率fL。
放大器頻率響應三頻段與影響元件對照
| 頻段 | 影響原因 | 相關元件 | 效果 |
|---|
| 低頻段 | 耦合/旁路電容阻抗增大 | C1、C2（耦合電容）、CE（旁路電容） | 增益下降，決定下截止頻率fL |
| 中頻段 | 電容視同短路/開路 | 無明顯影響 | 增益最大（最大平坦區） |
| 高頻段 | 寄生電容阻抗減小 | 電晶體內部Cbe、Cce | 增益下降，決定上截止頻率fH |
常見錯誤是選C（高頻段），直覺認為「電容讓高頻通過」就誤以為高頻會被衰減。實際上耦合電容頻率高時阻抗趨近零，訊號順利通過；頻率低時阻抗大才會衰減。高頻衰減是由電晶體內部寄生電容造成，兩者機制完全不同。
