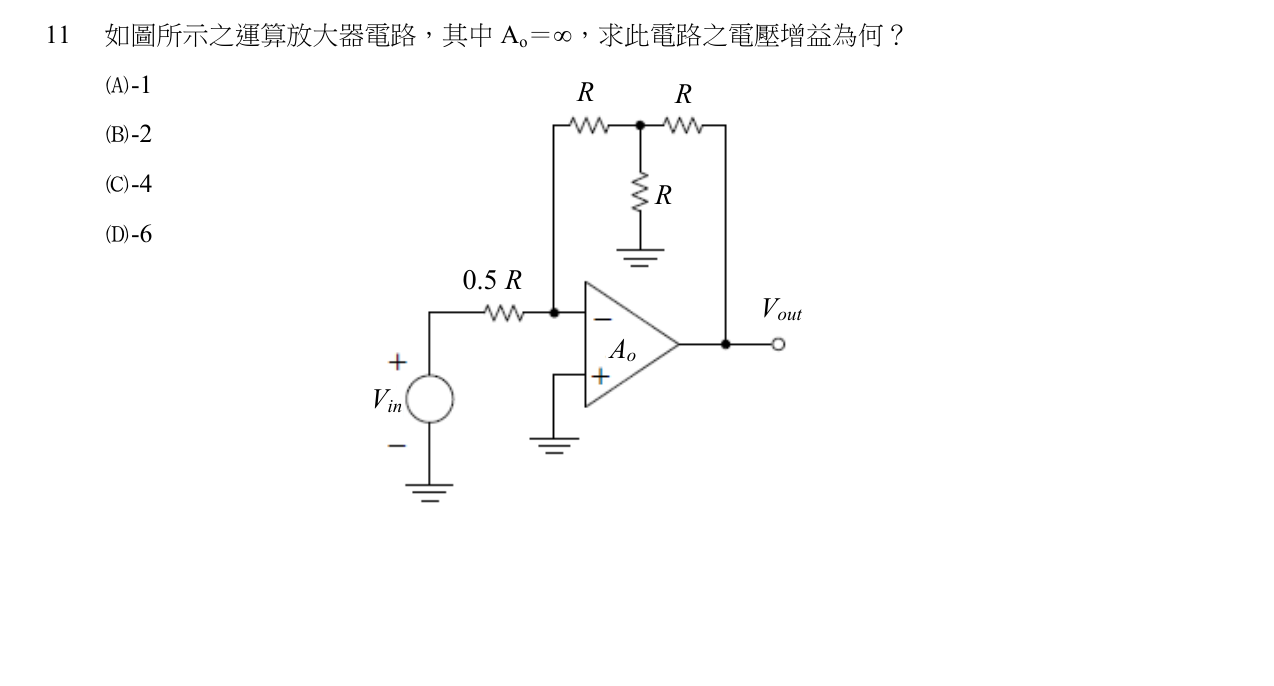

如圖所示之運算放大器電路，其中 $A_{0}=\infty$ ，求此電路之電壓增益為何？

初考-電子工程電子學大意108 年第 11 題單選題

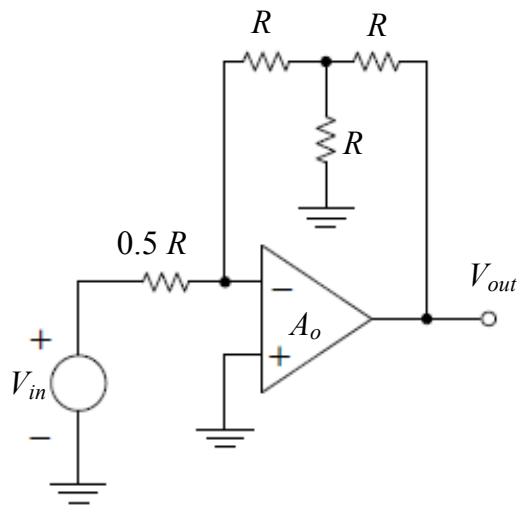

如圖所示之運算放大器電路，其中 $A_{o} = \infty$ ，求此電路之電壓增益為何？

- 1

- 2

- 4

- 6

正確答案

答案與詳解

正確答案

T型反饋網路反相放大器：利用虛地條件對反相輸入端與T型中間節點分別列KCL，得Vx=-2Vin、Vout=3Vx，故增益為-6。

對反相輸入端列KCL：2Vin/R+Vx/R=0→Vx=-2Vin；對Vx節點列KCL：-Vx+(Vout-Vx)-Vx=0→Vout=3Vx=-6Vin，增益=-6。
