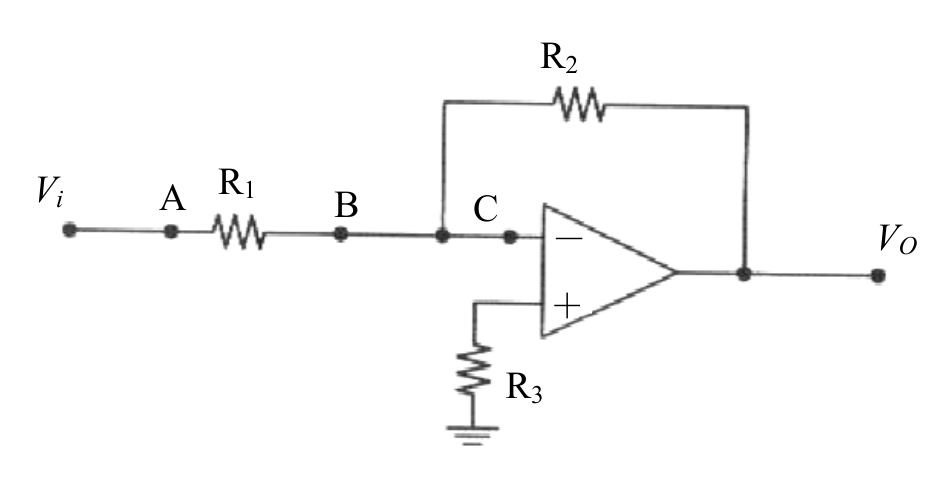

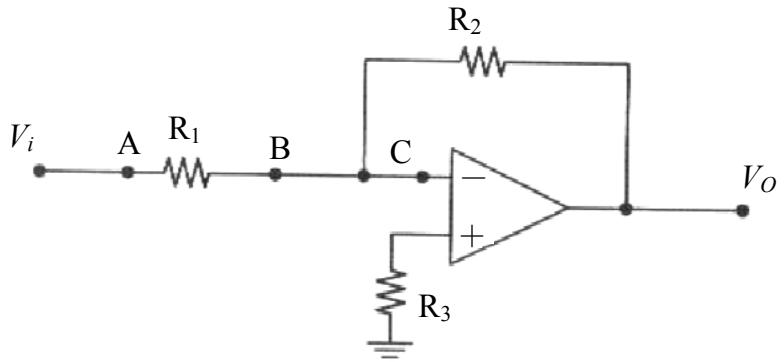

下圖電路中，設運算放大器（OPA）為理想，則從 A 點看入的輸入阻抗為何？
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
圖中A點經R1連到B點(即OPA反相輸入端C點)，R2為回授電阻(C點到V_O)，OPA正端經R3接地。理想OPA虛斷路→反相端無電流流入；虛短路→C點電位=0(正端=0)。從A點看，電流流過R1後即進入虛斷路節點，無電流繼續流走，故輸入阻抗=R1。
考點：阻抗誤算陷阱考點：虛斷路輸入阻抗考點：串聯路徑誤判考點：虛地≠實際短路
載入中…
圖中A點經R1連到B點(即OPA反相輸入端C點)，R2為回授電阻(C點到V_O)，OPA正端經R3接地。理想OPA虛斷路→反相端無電流流入；虛短路→C點電位=0(正端=0)。從A點看，電流流過R1後即進入虛斷路節點，無電流繼續流走，故輸入阻抗=R1。
